是德DSOX3054G示波器測試紋波方法

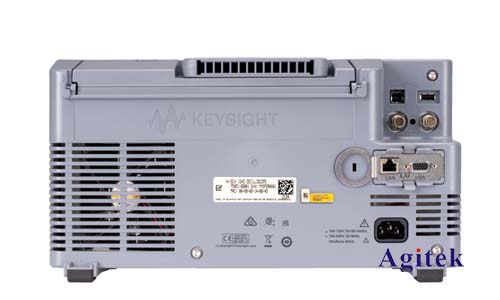

Keysight DSOX3054G示波器是一款功能強大的數字存儲示波器,廣泛應用于電子設計、測試和維護領域。其中,紋波測試是評估電源或信號質量的重要指標,也是示波器常見應用之一。本文將詳細介紹如何使用DSOX3054G示波器進行紋波測試,并提供一些實用的技巧和建議。
一、測試準備
1.連接示波器和測試對象:首先,將示波器的探頭連接到測試對象的測試點。請確保探頭與測試點接觸良好,以保證信號完整性和測量精度。
2.選擇合適的探頭:根據測試信號的幅值和頻率選擇合適的示波器探頭。對于低電壓信號,可以使用高阻抗探頭,而對于高電壓信號則需要使用低阻抗探頭。
3.設置示波器的觸發方式:觸發方式?jīng)Q定了示波器開始捕獲信號的時間點。對于紋波測試,通常選擇邊緣觸發或斜率觸發,以確保能夠捕捉到完整的紋波信號。
二、設置參數
1.時間尺度和電壓量程:調整時間尺度和電壓量程以確保能夠清晰地觀察到紋波信號的細節。建議將時間尺度設置得足夠短,以便能夠看到紋波的峰峰值和頻率。
2.帶寬限制:如果測試信號包含高頻噪聲,可以開啟帶寬限制功能,以減少噪聲的影響,提高信號質量。
3.平均模式:對于隨機噪聲較大的信號,可以通過開啟平均模式來降低噪聲的影響,提高信號的信噪比。
4.測量選項:DSOX3054G示波器提供了多種測量選項,如峰峰值、平均值、RMS值等,可以根據測試需求選擇合適的選項。
三、數據分析
1.觀察紋波波形:通過觀察示波器顯示的紋波波形,可以判斷紋波的頻率、幅度、形狀等特性。
2.測量紋波參數:使用示波器提供的測量功能,可以測量紋波的峰峰值、RMS值、頻率等參數,以便進一步分析和評估。
3.使用數學運算:DSOX3054G示波器支持多種數學運算功能,例如求和、差值、FFT等,可以幫助用戶更深入地分析紋波信號。
4.生成報告:示波器可以將測量結果保存為圖片或文本文件,以便生成測試報告。
四、實際案例
例如,在測試電源模塊的紋波時,需要將示波器的探頭連接到電源輸出端。通過設置合適的參數,觀察和測量電源輸出電壓的紋波,可以評估電源模塊的性能,判斷其是否滿足設計要求。
五、常見問題解答
1.如何消除探頭引入的噪聲?
使用高質量的探頭。
使用屏蔽探頭。
將探頭連接到接地點。
2.如何減少電源噪聲的影響?
使用穩壓電源。
使用濾波器。
將測試對象遠離其他噪聲源。
3.如何提高紋波測試的精度?
使用高精度探頭。
使用校準過的示波器。
多次測量并取平均值。
Keysight DSOX3054G示波器是一款功能強大的工具,可以用于進行多種紋波測試。本文詳細介紹了如何使用該示波器進行紋波測試,并提供了實際案例和常見問題解答。通過學習和應用本文提供的知識和技巧,用戶可以快速上手并進行準確的紋波測試,幫助提升產品性能和可靠性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
