泰克信號發生器，特別是其任意波形/函數發生器，在音頻數字-模擬轉換器(DAC)的測試中扮演著至關重要的角色。通過使用泰克信號發生器，工程師能夠進行全面的音頻DAC功能測試，評估其時鐘頻率工作范圍，并優化其性能。本文將詳細闡述泰克信號發生器在音頻DAC測試中的具體應用，并結合其優越性，提供相關技巧和推薦型號。

　　二、應用場景

　　泰克信號發生器在音頻DAC應用中主要用于以下方面：

　　音頻ADC和DAC功能測試：信號發生器可以生成各種音頻信號，包括正弦波、方波、三角波、噪聲信號等，用于測試DAC的頻率響應、諧波失真、信噪比、動態范圍、總諧波失真加噪聲(THD+N)等關鍵指標。

　　評估音頻ADC和DAC的時鐘頻率工作范圍：通過調節信號發生器的輸出頻率，可以測試DAC在不同時鐘頻率下的工作性能，例如測試其最大工作頻率、時鐘抖動對音頻信號的影響等。

　　三、適用人群

　　泰克信號發生器適用于以下人群：

　　半導體公司：從事音頻ADC和DAC設計的工程師，可以使用信號發生器進行芯片的性能測試和驗證。

　　音頻設備制造商：用于測試音頻設備中使用的DAC的性能，確保其符合設計要求。

　　科研機構：科研人員可以使用信號發生器進行音頻信號處理、音頻系統建模等方面的研究。

　　四、泰克任意波形/函數發生器的優勢

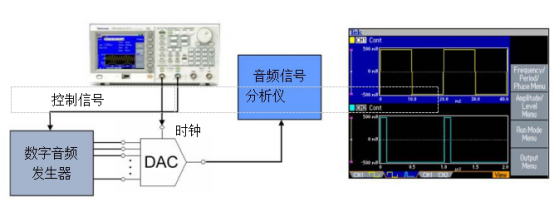

　　雙通道，獨立定時：雙通道設計允許同時生成兩個不同的信號，并以獨立的定時模式運行。例如，通道1可以用于產生音頻信號，而通道2可以用于驅動DAC的時鐘信號，從而實現對DAC的精確控制。

　　優異的噪聲和抖動性能：泰克信號發生器具有低噪聲和低抖動性能，可以生成高質量的音頻信號，確保測試結果的準確性。

　　豐富的信號類型和功能：泰克信號發生器支持多種信號類型和功能，例如任意波形、函數發生、掃頻、脈沖產生等，可以滿足不同測試需求。

　　五、技巧和提示

　　通道設置：在使用雙通道任意波形/函數發生器驅動DAC時鐘和控制音頻信號時，應將通道1和通道2設置為“不同步”模式，以確保兩個通道的信號獨立運行。

　　外部時鐘源：為了測試DAC的時鐘頻率工作范圍，應使DAC測試電路板上的所有時鐘源失效，并使用信號發生器提供的外部時鐘源驅動DAC。

　　阻抗匹配：為了確保信號發生器輸出的幅度能夠準確顯示，應將信號發生器的負荷阻抗設置與連接電路的阻抗相匹配。

　　六、推薦型號

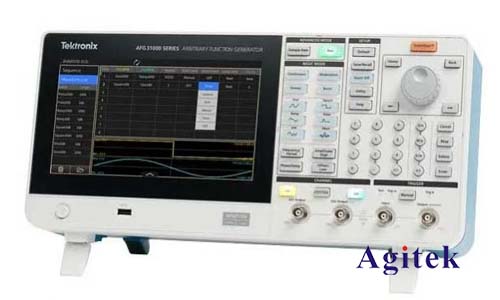

　　泰克AFG3252是一款非常適合音頻DAC測試的任意波形/函數發生器。其擁有雙通道、獨立定時、低噪聲、低抖動等優勢，并支持多種信號類型和功能，可以滿足各種測試需求。

　　泰克信號發生器，特別是其任意波形/函數發生器，是音頻DAC測試中不可或缺的工具。其強大的功能和性能可以幫助工程師進行全面的測試，評估DAC的性能，并優化其設計，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
