泰克MDO4104C示波器測電流
一、測量原理
泰克MDO4104C示波器測量電流的原理是利用電流探頭將電流信號轉換為電壓信號,然后由示波器進行采集和顯示。電流探頭通常包含一個電阻器,電流流過該電阻器會產生與電流大小成正比的電壓降。示波器采集到的電壓信號即代表電流信號。
二、連接方法
在使用泰克MDO4104C示波器測量電流時,需要將電流探頭連接到被測電路。連接方法如下:
將電流探頭的接地端連接到被測電路的公共參考點。
將電流探頭的測量端連接到被測電路的電流路徑上。
選擇合適的電流探頭量程,確保探頭的量程能夠滿足被測電流的范圍。
三、示波器設置
在連接電流探頭后,需要在示波器上進行相應的設置,以便準確地測量電流。主要的設置包括:
選擇合適的通道:根據電流探頭的連接方式,選擇相應的通道進行測量。
設置時間刻度:選擇合適的時基,以便清晰地觀察電流波形。
設置電壓刻度:根據電流探頭的量程,設置合適的電壓刻度,以便準確地顯示電流值。
觸發設置:根據需要,設置合適的觸發條件,以捕獲特定的電流信號。
測量功能:可以使用示波器內置的測量功能,例如測量峰值電流、平均電流、頻率等。
四、數據分析
示波器測量到的電流信號可以通過多種方式進行分析,例如:
觀察電流波形:通過觀察電流波形,可以了解電流信號的變化規律,例如電流的大小、頻率、波形形狀等。
測量電流參數:利用示波器內置的測量功能,可以測量電流的峰值、平均值、頻率等參數。
進行頻譜分析:對電流信號進行頻譜分析,可以分析電流信號的頻率成分。
進行相位分析:對電流信號進行相位分析,可以分析電流信號與其他信號之間的相位關系。
五、應用案例
泰克MDO4104C示波器在電流測量方面有廣泛的應用,例如:
電子電路設計:在電子電路設計中,可以利用示波器測量電路中的電流,例如測量電源電流、負載電流等,以便對電路進行調試和優化。
電機控制:在電機控制系統中,可以利用示波器測量電機電流,以便監控電機的工作狀態,并根據電流信號對電機進行控制。
電力系統:在電力系統中,可以利用示波器測量電流,例如測量電力線上的電流,以便監控電力系統的運行狀態。

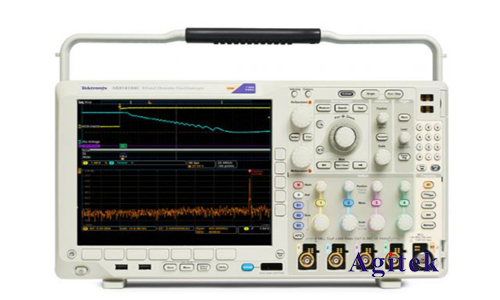

泰克MDO4104C示波器是一款功能強大的混合域示波器,可以用于測量各種信號,包括電流信號。通過本文的介紹,用戶可以了解如何利用該示波器測量電流,并掌握相關的技術和應用技巧。在實際應用中,用戶可以根據具體的需求選擇合適的測量方法和分析方法,以獲取準確可靠的電流測量結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
