普源DS1104Z-S Plus示波器測電壓的使用方法

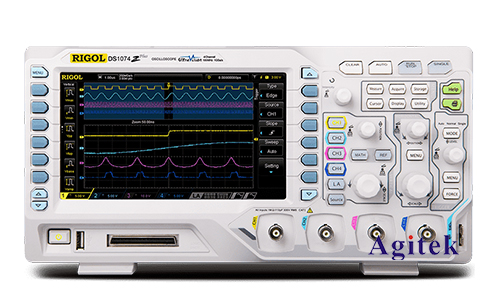

普源DS1104Z-S Plus是一款功能強大且操作簡便的數字示波器,廣泛應用于科研、教學和工業領域。其強大的功能和便捷的操作性使其成為測量電壓信號的理想工具。本文將詳細介紹使用普源DS1104Z-S Plus示波器測量電壓信號的步驟和技巧,并提供一些實用經驗,以幫助用戶更好地掌握示波器的使用方法。
一、連接示波器和被測信號
1.選擇合適的探頭:普源DS1104Z-S Plus示波器通常配備1X和10X探頭。1X探頭用于測量較高電壓信號,10X探頭用于測量較低電壓信號。選擇合適的探頭取決于被測信號的電壓范圍。
2.連接探頭:將探頭的BNC端連接到示波器的CH1或CH2輸入通道,將探頭的探針連接到被測信號的測試點。
3.接地:將探頭的接地夾連接到被測電路的公共接地點。確保接地良好,以避免干擾。
二、設置示波器參數
1.選擇合適的電壓量程:根據被測信號的電壓范圍選擇合適的電壓量程。示波器通常提供多種電壓量程選擇,例如1V、2V、5V、10V等。
2.設置時間刻度:選擇合適的水平時間刻度,以觀察信號的完整波形??梢酝ㄟ^(guò)調整水平刻度旋鈕或使用鼠標拖動波形來調整時間刻度。
3.選擇耦合方式:根據被測信號的特點選擇合適的耦合方式。常見的耦合方式包括直流耦合(DC)、交流耦合(AC)和地耦合(GND)。
4.設置觸發方式:選擇合適的觸發方式,以確保示波器穩定地捕獲信號。常用的觸發方式包括邊沿觸發、斜率觸發和脈沖觸發。
5.設置探頭補償:如果使用10X探頭,需要進行探頭補償,以確保信號的準確性。
三、觀察和測量電壓信號
1.觀察信號波形:觀察示波器屏幕上的信號波形,確認信號是否符合預期。
2.測量電壓值:使用示波器上的光標測量工具測量信號的峰峰值、峰值、平均值、有效值等參數。
3.分析信號特性:根據測量結果分析信號的頻率、周期、幅值、相位等特性。
四、其他注意事項
安全第一:在使用示波器測量電壓信號時,務必注意安全,避免觸電。
探頭選擇:選擇合適的探頭類型,以確保測量結果的準確性。
接地連接:確保探頭的接地夾連接到被測電路的公共接地點,以避免干擾。
觸發設置:設置合適的觸發方式,以確保示波器穩定地捕獲信號。
波形觀察:仔細觀察信號波形,分析信號的特性。
數據記錄:將測量結果記錄下來,方便后續分析。
五、示例
假設我們需要測量一個正弦波信號的電壓值。首先,選擇合適的探頭,將探頭連接到示波器和被測信號的測試點。然后,設置合適的電壓量程、時間刻度和耦合方式,以觀察信號波形。接下來,設置合適的觸發方式,以確保示波器穩定地捕獲信號。最后,使用光標測量工具測量信號的峰峰值、峰值等參數,并分析信號的頻率、周期等特性。
使用普源DS1104Z-S Plus示波器測量電壓信號是一個相對簡單的過程,但需要遵循正確的步驟和技巧。本文提供了詳細的步驟和一些實用經驗,以幫助用戶更好地掌握示波器的使用方法,并準確地測量電壓信號,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
