是德DSOX3104G示波器測試紋波方法

發布日期:2024-07-31 15:44:08         瀏覽數:

  在電子電路設計中,紋波是指在直流信號上疊加的交流信號,它會影響電路的穩定性和性能。因此,準確測量和分析紋波是至關重要的。是德DSOX3104G示波器是一款功能強大的儀器,可以輕松完成紋波測試。本文將詳細介紹使用DSOX3104G示波器進行紋波測試的方法,并提供一些實際應用的案例。

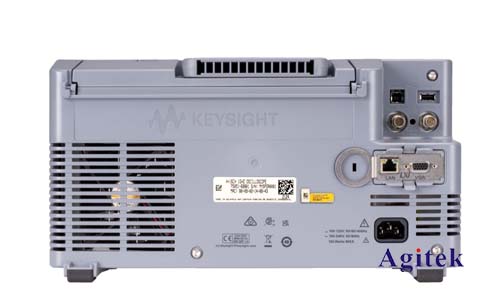

是德DSOX3104G示波器測試紋波方法(圖1)

  1.準備工作

  連接信號源:將信號源的輸出連接到示波器的一個通道。信號源可以是電源、開關電源、電池等。

  選擇探頭:根據信號的頻率和幅度選擇合適的探頭。一般來說,對于低頻信號可以使用10:1的探頭,而對于高頻信號可以使用1:1的探頭。

  設置示波器參數:將示波器設置為合適的時基和電壓范圍,以確保可以清晰地觀察到紋波信號。

  2.測試方法

  測量紋波電壓:將示波器設置為"DC Coupling"模式,并將通道1設置為測量模式。選擇"Measure"功能,并選擇"Vpp"參數進行測量。Vpp代表峰峰值電壓,它反映了紋波信號的幅度。

  測量紋波頻率:使用示波器的"Cursor"功能,測量?jī)蓚€(gè)相鄰波峰之間的間隔時間,并使用公式"頻率=1/時間間隔"計算出紋波頻率。

  測量紋波占空比:將示波器設置為"DC Coupling"模式,并使用"Cursor"功能測量紋波信號的正負周期長度。占空比等于正周期長度除以總周期長度。

  分析紋波噪聲:使用示波器的"FFT"功能可以將紋波信號轉化為頻譜圖,從而分析紋波信號的頻譜特性。通過觀察頻譜圖,可以識別出紋波信號中的主要噪聲成分,并進一步分析其來源。

  3.數據分析

  紋波電壓:紋理波電壓越低,表明電路的穩定性越好。

  紋波頻率:紋理波頻率越高,表明電路的響應速度越快。

  紋波占空比:紋波占空比反映了正負周期的比例,它會影響電路的效率和穩定性。

  紋波噪聲:紋理波噪聲的成分和強度可以反映出電路中的潛在問題,例如電源濾波不佳、信號干擾等。

  4.常見問題及解決方法

  示波器探頭連接不牢固:確保探頭連接牢固,避免接觸不良導致信號失真。

  示波器設置不正確:調整示波器的時基和電壓范圍,以確保可以清晰地觀察到紋波信號。

  信號源不穩定:確保信號源的輸出穩定,避免噪聲影響紋波測量結果。

  5.應用案例

  電源紋波測試:測量電源輸出的紋波電壓,評估電源的穩定性和性能。

  開關電源紋波測試:分析開關電源輸出的紋波頻率和占空比,評估開關電源的效率和穩定性。

  電池紋波測試:測量電池輸出的紋波電壓,評估電池的性能和健康狀況。

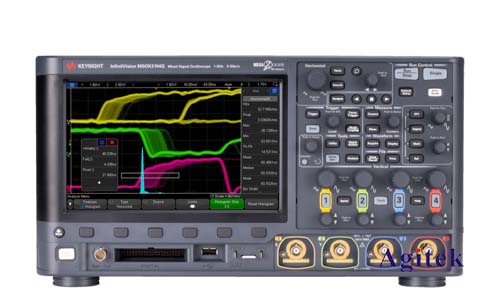

是德DSOX3104G示波器測試紋波方法(圖2)

  是德DSOX3104G示波器是一款功能強大、操作簡便的儀器,可以幫助您輕松完成紋波測試。通過本文的介紹,您已經了解了DSOX3104G示波器進行紋波測試的步驟和方法,并掌握了一些常見問題和解決方案。希望本文能夠幫助您更好地進行紋波測試,提升電路設計的穩定性和性能,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
