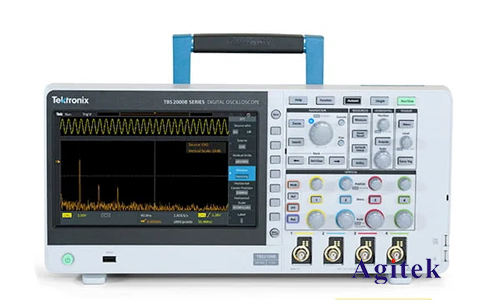

泰克TBS2072B示波器測試電流波形怎么設置
在電子電路和系統中,電流波形是重要的參數指標之一,它反映了電路中電流隨時間的變化情況。使用示波器測試電流波形,能夠幫助工程師了解電路的運行狀態,分析電路故障,以及優化電路設計。泰克TBS2072B示波器是一款功能強大的示波器,可以用于多種測試場景,包括測量電流波形。本文將詳細介紹使用泰克TBS2072B示波器測試電流波形的設置步驟。
1.選擇合適的電流傳感器
電流傳感器是將電流信號轉換為電壓信號的關鍵設備,選擇合適的電流傳感器是測試電流波形的第一步。常見的電流傳感器類型包括:
電流探頭:直接夾持在導線或元件上,通過磁感應原理測量電流。
電流變壓器:通過磁耦合原理,將電流信號轉化為電壓信號。
霍爾效應傳感器:通過霍爾效應原理,將電流信號轉化為電壓信號。
選擇電流傳感器的關鍵參數包括:
測量范圍:需要根據被測電流的大小選擇合適的測量范圍。
帶寬:需要根據被測電流信號的頻率特性選擇合適的帶寬。
精度:需要根據測試精度要求選擇合適的精度等級。
2.連接電流傳感器
電流傳感器的連接方式通常取決于其類型。
電流探頭:將電流探頭的夾持部分夾持在被測導線或元件上,并將探頭連接到示波器上的通道輸入端。
電流變壓器:將電流變壓器的初級線圈纏繞在被測導線上,并將變壓器的次級線圈連接到示波器上的通道輸入端。
霍爾效應傳感器:將霍爾效應傳感器安裝在被測導線附近,并將傳感器輸出端連接到示波器上的通道輸入端。
3.設置示波器參數
連接好電流傳感器后,需要在示波器上進行相應的參數設置,以便獲得清晰準確的電流波形。
通道設置:選擇相應的通道,并設置通道的耦合方式(AC/DC)、量程、探頭補償系數等參數。
觸發設置:設置觸發方式(邊沿觸發、斜率觸發等),觸發電平,以及觸發源等參數,以便捕捉到所需的電流波形。
時間刻度:設置時間刻度,以便觀察電流波形的變化趨勢。
電壓刻度:設置電壓刻度,以便觀察電流波形的幅度大小。
探頭設置:如果使用電流探頭,需要在示波器上設置探頭的放大倍數。
4.測試與分析
設置好示波器參數后,即可進行測試。觀察示波器上的電流波形,并根據實際需求進行分析。
觀察波形形狀:分析電流波形的形狀,判斷電流的變化趨勢、頻率、相位等信息。
測量波形參數:測量電流波形的峰值、平均值、有效值、頻率、占空比等參數。
進行數據記錄:將測試結果記錄下來,以便后續分析和比較。
5.常見問題解答
為什么測量的電流波形不穩定?可能原因包括電流傳感器連接不牢固、示波器設置不合理、被測電路存在干擾等。
為什么測量的電流波形無法顯示?可能原因包括電流傳感器故障、示波器通道故障、示波器量程設置不合理等。
如何提高測量精度?選擇精度更高的電流傳感器、優化示波器參數設置、減少環境干擾等。
使用泰克TBS2072B示波器測試電流波形,需要選擇合適的電流傳感器、正確連接傳感器、合理設置示波器參數,并進行仔細的觀察和分析。通過以上步驟,可以高效準確地完成電流波形測試,并獲得有價值的測試數據,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
