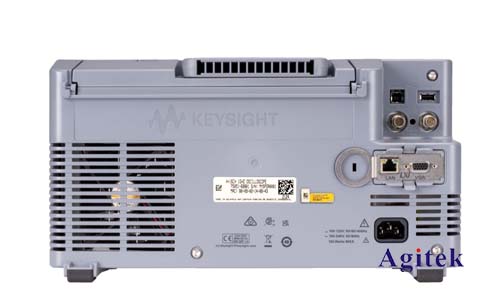

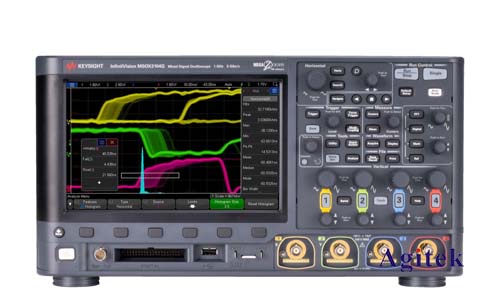

Keysight DSOX3034G示波器是一款功能強大的數字存儲示波器，廣泛應用于電子電路設計、調試和故障診斷等領域。電壓測量是示波器最基本的功能之一，也是許多應用的基礎。本文將詳細介紹DSOX3034G示波器電壓測量方法，從探頭連接、設置參數到數據分析，涵蓋常用電壓測量技巧，并附帶實際應用案例，旨在幫助用戶快速掌握示波器電壓測量技能。

　　一、探頭連接

　　1.選擇合適的探頭：DSOX3034G示波器通常配備10:1被動探頭，適用于大多數電壓測量場景。對于高電壓或高頻信號，可能需要使用主動探頭或其他專用探頭。

　　2.連接探頭：將探頭的接地端連接到電路的參考點，通常是接地線或負極。將探頭的探針端連接到需要測量的電壓點。

　　3.確保良好接觸：探頭連接要牢固，避免接觸不良造成測量誤差。

　　二、參數設置

　　1.通道選擇：根據需要測量的信號選擇相應的通道。DSOX3034G示波器通常配備4個通道，每個通道都可以獨立設置。

　　2.時間刻度：設置時間刻度，以便清晰地觀察信號波形。

　　3.垂直刻度：設置垂直刻度，以便準確地測量信號的電壓幅度。

　　4.耦合模式：選擇合適的耦合模式，例如直流耦合(DC)或交流耦合(AC)。

　　5.觸發設置：設置觸發條件，例如信號幅度、斜率和邊沿，以便捕捉所需信號。

　　三、常用電壓測量技巧

　　1.測量峰峰值電壓：觀察信號波形，測量其最高點和最低點之間的電壓差，即峰峰值電壓。

　　2.測量平均電壓：利用示波器的測量功能，測量信號在一個周期內的平均電壓。

　　3.測量直流分量：將耦合模式設置為直流耦合，測量信號的直流分量。

　　4.測量頻率：觀察信號波形，測量一個周期的時間，然后計算頻率。

　　5.測量相位差：同時測量?jī)蓚€(gè)信號的波形，觀察兩者的相位差。

　　四、實際應用案例

　　1.測量電源電壓：利用示波器測量電源輸出的電壓波形，檢查是否穩定，是否符合預期值。

　　2.測量信號幅度：利用示波器測量信號的電壓幅度，例如音頻信號或視頻信號的峰峰值電壓。

　　3.測量電路中的電壓降：利用示波器測量電路中不同點的電壓，判斷電壓降情況，排查電路故障。

　　4.測量脈沖信號的上升時間和下降時間：利用示波器測量脈沖信號的上升時間和下降時間，評估電路的響應速度。

　　五、注意事項

　　1.安全第一：使用示波器測量電壓時，要格外注意安全，避免觸電。

　　2.正確接地：確保示波器和探頭正確接地，防止靜電干擾。

　　3.避免過載：選擇合適的探頭和設置，避免示波器過載。

　　Keysight DSOX3034G示波器是一款功能強大，操作簡便的儀器，掌握其電壓測量方法，可以有效地幫助用戶進行電子電路設計、調試和故障診斷。本文介紹了常用的電壓測量技巧和實際應用案例，希望能幫助用戶快速上手示波器電壓測量，并將其應用于實際工作中，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
