普源MSO2202A示波器測交流電

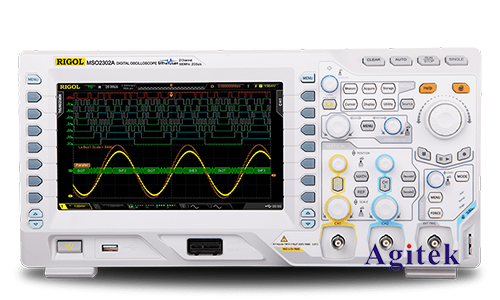

普源MSO2202A示波器是一款功能強大的數字存儲示波器,其具有高帶寬、高采樣率、多功能測量等特點,廣泛應用于電子電路設計、故障診斷、教學科研等領域。對于交流電的測量,它可以提供直觀的波形觀察和準確的信號參數測量,幫助使用者深入了解電路的運行狀態。
一、示波器連接與設置
1.示波器連接:使用探頭將交流電信號連接到示波器的通道。注意選擇合適的探頭類型,并確保探頭與被測信號匹配。
2.通道設置:選擇合適的通道,并設置通道的耦合方式(AC/DC/GND),輸入阻抗(1MΩ或50Ω),探頭補償?shù)葏?shù)。
3.觸發設置:觸發設置是獲取穩定波形的關鍵。選擇合適的觸發模式、觸發電平、觸發斜率,確保示波器能夠準確地捕獲所需的信號。
4.時間刻度和電壓刻度:調整時間刻度和電壓刻度,以獲得清晰的波形顯示。
二、交流電參數測量
1.頻率測量:利用示波器的頻率測量功能,直接讀取信號的頻率值。
2.電壓測量:示波器可以測量峰峰值電壓(Vp-p)、峰值電壓(Vp)、均方根電壓(Vrms)等參數。
3.相位測量:對于多通道信號,示波器可以測量信號之間的相位差。
4.波形分析:示波器可以進行FFT分析,得到信號的頻譜圖,用于觀察信號的諧波成分,計算THD(總諧波失真)等參數。
三、實際應用場景
1.電源電路測試:使用示波器測量電源輸出的波形,判斷電源是否穩定,是否存在過沖、毛刺等問題。
2.電機控制電路測試:觀察電機控制信號的波形,分析電機運行狀態,判斷是否有故障。
3.音頻電路測試:觀察音頻信號的波形,分析音質,判斷是否存在失真等問題。
四、注意事項
1.安全第一:測量高電壓信號時,必須采取必要的安全措施,避免觸電。
2.探頭選擇:選擇與被測信號匹配的探頭,以確保測量精度。
3.設置合理:根據被測信號的特點,合理設置示波器參數,以獲得清晰的波形。
4.分析結果:結合實際情況分析測量結果,得出正確的結論。
普源MSO2202A示波器為交流電測量提供了強大的工具,通過合理的連接、設置和分析,使用者可以深入了解交流電的特性,診斷電路故障,優化設計方案。本文僅提供入門級的指導,實際應用中還需要結合具體場景和信號特點,不斷學習和探索。
