泰克信號發生器測抗電源干擾能力
本文將詳細介紹泰克信號發生器在電子系統抗電源干擾能力測試中的應用,并結合實際情況展開延伸講解。首先,我們將闡述測試目的和適用范圍,接著深入探討任意波形/函數發生器的優勢以及測試技巧。最后,我們將推薦合適的泰克信號發生器型號,并列舉測試所需的硬件設備。
一、測試目的及適用范圍
目的:確定電子系統(如PC主板、汽車電子器件等)在電源開關、瞬態信號和電源干擾等情況下,其電路的反應和抗干擾能力。
適用范圍:適用于從事計算機、外設、嵌入式系統或汽車電子等領域的設計工程師。
二、任意波形/函數發生器的優勢
泰克信號發生器,特別是任意波形/函數發生器,在測試電子系統抗電源干擾能力方面具有獨特的優勢:
ArbExpressTM強大的波形創建和編輯功能:允許用戶自由創建各種復雜波形,模擬實際環境中的電源干擾情況,例如開關噪聲、電磁脈沖、瞬態電壓等。
簡便易用,儀器體積小:操作簡單直觀,便于工程師在不同測試場景下靈活使用。
三、測試技巧和提示
為了獲得準確的測試結果,需要遵循以下技巧和提示:
阻抗匹配:配置發生器的負荷阻抗設置,使其與連接電路的阻抗相匹配,確保信號幅度準確顯示。
Point Draw Table:如果測試波形形狀以時間值和幅度值形式給出,可以使用ArbExpress中的Point Draw Table功能輸入這些值,精確創建所需的波形。

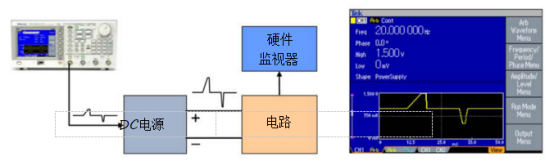

四、測試所需硬件設備

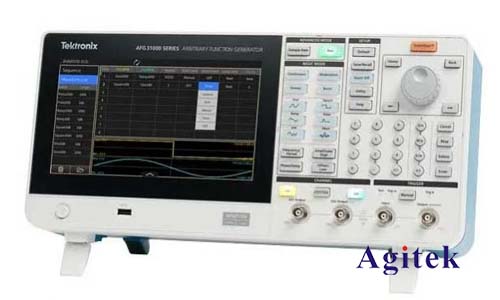

信號發生器:泰克AFG3000系列信號發生器,其豐富的功能和高精度,能有效模擬各種電源干擾信號。
監視器:用于觀察測試過程中電子系統的響應。
直流電源:為測試電路提供穩定的電源。
電路:被測試的電子系統電路。
泰克信號發生器在電子系統抗電源干擾能力測試中起著至關重要的作用。其靈活的功能和易用性,為工程師提供了強大的工具,幫助他們設計出更可靠的電子系統,并在日益復雜的電磁環境中獲得更高的抗干擾能力。
