泰克TBS2202B示波器電壓測量

發布日期:2024-08-05 16:17:45         瀏覽數:

  泰克TBS2202B示波器是一款功能強大的數字存儲示波器,廣泛應用于電子工程、科研教學等領域。本文將以泰克TBS2202B示波器為例,詳細介紹如何進行電壓測量,并提供一些使用技巧和注意事項。

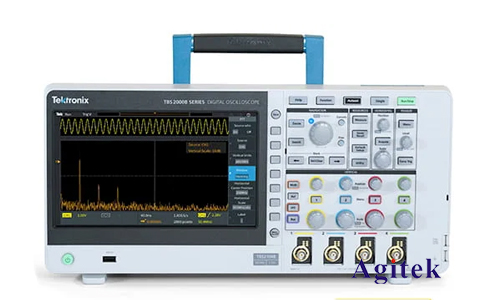

泰克TBS2202B示波器電壓測量(圖1)

  一、連接與設置

  1.連接信號源:將信號源的輸出端連接到示波器的通道輸入端,使用示波器提供的探頭。選擇合適的探頭類型,確保探頭阻抗與信號源阻抗匹配。

  2.設置探頭補償:為了確保測量的準確性,需要對探頭進行補償。將探頭連接到示波器的校準端口,根據示波器界面上的提示進行補償操作。

  3.選擇通道:在示波器界面上選擇要使用的通道,例如通道1、通道2等。

  4.設置量程和耦合方式:根據被測電壓的大小選擇合適的量程,以及直流耦合(DC)或交流耦合(AC)方式。

  5.設置觸發方式:選擇合適的觸發方式,確保示波器能夠穩定地捕捉到信號波形。例如,可以使用邊沿觸發、斜率觸發等方式。

  6.設置時間刻度和垂直刻度:調整時間刻度和垂直刻度,使信號波形在屏幕上清晰可見。

  二、電壓測量

  1.測量直流電壓:使用示波器的光標功能,將光標放置在信號波形的水平中心位置,讀出光標顯示的電壓值,即為直流電壓值。

  2.測量峰峰值電壓:將光標分別放置在信號波形的峰值和谷值位置,讀出兩個光標之間的電壓差,即為峰峰值電壓。

  3.測量有效值電壓:在示波器界面上選擇“測量”功能,選擇“RMS”選項,示波器會自動測量并顯示信號波形的有效值電壓。

  4.測量頻率:將光標放置在信號波形的兩個相鄰波峰或波谷位置,讀出兩個光標之間的時間間隔,并根據時間間隔計算出信號的頻率。

  5.測量相位差:如果需要測量兩個信號之間的相位差,需要將兩個信號分別連接到示波器的兩個通道,并在示波器界面上選擇“測量”功能,選擇“相位”選項,示波器會自動測量并顯示兩個信號之間的相位差。

  三、數據分析

  1.保存波形數據:使用示波器的“保存”功能將測量到的波形數據保存到存儲器中,便于后續分析。

  2.導出數據:將保存的波形數據導出到電腦中,使用專業的軟件進行更詳細的分析,例如繪制圖形、計算統計指標等。

  四、注意事項

  1.安全第一:在使用示波器進行電壓測量時,應注意安全,避免觸電。

  2.探頭選擇:選擇合適的探頭類型,并確保探頭連接牢固,避免接觸不良導致測量誤差。

  3.校準補償:定期對探頭進行校準補償,確保測量結果的準確性。

  4.量程選擇:選擇合適的量程,避免信號過載導致測量結果失真。

  5.觸發方式:選擇合適的觸發方式,確保示波器能夠穩定地捕捉到信號波形。

  6.時間刻度和垂直刻度:調整時間刻度和垂直刻度,使信號波形在屏幕上清晰可見。

  7.數據分析:對測量數據進行詳細分析,確保結果的可靠性。

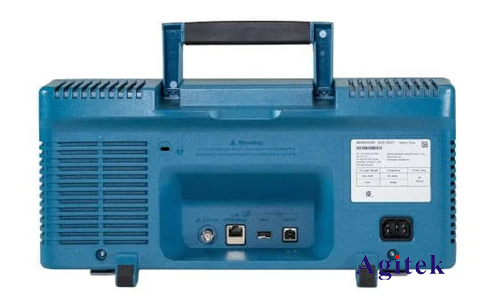

泰克TBS2202B示波器電壓測量(圖2)

  泰克TBS2202B示波器是一款功能強大的工具,能夠幫助用戶準確高效地進行電壓測量。掌握正確的操作步驟和注意事項,可以最大限度地發揮示波器的性能,提高測量數據的準確性和可靠性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
