在現代電子設備設計中，濾波器扮演著至關重要的角色。為了準確評估濾波器的性能，對其頻響進行測量必不可少。本文將深入探討泰克信號發生器在帶通濾波器頻響測量中的應用，并結合實際應用場景進行擴展講解。

　　一、應用概述

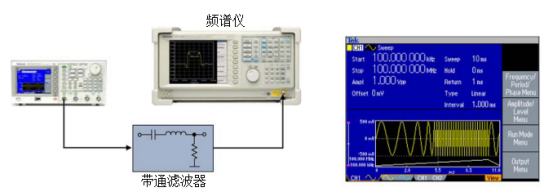

　　使用泰克信號發生器測量帶通濾波器頻響，其核心方法是利用掃頻正弦波信號對濾波器進行激勵，并通過頻譜儀分析輸出信號，最終得到濾波器的頻率響應曲線。這種方法簡單易行，適用于各種場景，例如：

　　濾波器廠商:幫助工程師快速評估濾波器的性能參數，如截止頻率、通帶寬度、阻帶衰減等，從而進行設計優化和性能驗證。

　　無線通信設備廠商:在無線通信系統設計中，濾波器用于濾除干擾信號，保證信號質量。使用泰克信號發生器可以精確測量濾波器的頻率響應，確保其滿足系統需求。

　　教學實驗室和高等院校:為教授和實驗室管理人員提供便捷的實驗平臺，幫助學生理解濾波器工作原理，掌握頻響測量技術。

　　二、泰克信號發生器優勢

　　與傳統的信號發生器相比，泰克信號發生器具有以下優勢：

　　簡便易用:操作界面直觀友好，用戶無需專業知識即可輕松設置掃頻參數，進行信號輸出。

　　大屏幕顯示:清晰直觀地顯示所有相關波形和掃描參數，用戶可以一目了然地了解設置是否正確，方便調試和分析。

　　體積小巧:節省空間，為工作臺上的其他設備和電纜留出更多空間，方便操作。

　　三、使用技巧與提示

　　在實際測量過程中，一些技巧和提示可以幫助用戶更有效地進行測試：

　　無頻譜儀時的替代方案:當沒有頻譜儀時，可以通過發生器的觸發輸出觸發示波器的掃描，并將示波器的時間標度設置成與發生器的掃描時間相匹配，從而將示波器的水平軸解釋為頻率值，間接得到頻響曲線。

　　掃頻范圍:掃頻范圍應覆蓋濾波器的通帶以及部分阻帶，以全面評估其性能。

　　信號幅度:信號幅度應適當，避免濾波器過載或輸出信號過小難以測量。

　　信號頻率分辨率:頻率分辨率應足夠高，以準確刻畫濾波器的頻率響應曲線。

　　四、推薦型號及拓展

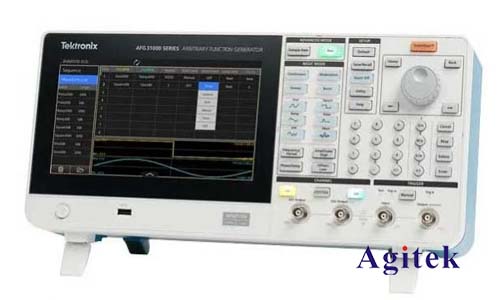

　　泰克AFG3000系列信號發生器是進行頻響測量的理想選擇，其功能強大、操作便捷，能夠滿足各種需求。

　　泰克信號發生器在帶通濾波器頻響測量中具有顯著優勢，其簡便易用、功能強大，能夠幫助工程師和研究人員快速準確地評估濾波器性能。通過進一步拓展應用，泰克信號發生器可以為濾波器性能分析提供更深入的洞察，為電子設備設計和研發提供強有力的技術支持。
