普源示波器抓取瞬間波形技巧

發布日期:2024-08-06 16:37:11         瀏覽數:

  在電子電路的設計和調試過程中,捕捉到瞬間發生的波形變化對于診斷故障、分析性能至關重要。普源示波器作為一款功能強大的測試儀器,其抓取瞬間波形的能力備受好評。本文將深入探討普源示波器抓取瞬間波形的方法和技巧,旨在幫助用戶更好地利用該功能,提高調試效率。

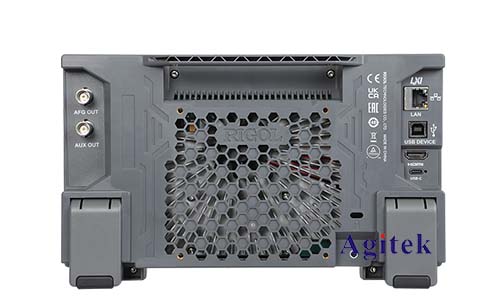

普源示波器抓取瞬間波形技巧(圖1)

  一、了解普源示波器的抓取模式

  普源示波器提供了多種抓取模式,分別針對不同的應用場景。其中,最常用的抓取模式包括:

  單次觸發(Single):此模式下,示波器僅在滿足觸發條件后進行一次波形采集。適用于捕捉單次發生的瞬態信號,例如電源啟動瞬間、信號脈沖等。

  自動觸發(Auto):示波器會自動尋找并采集波形,適用于捕捉重復出現的信號,例如周期性信號、隨機噪聲等。

  邊緣觸發(Edge):示波器在信號上升沿或下降沿滿足觸發條件時開始采集。適用于捕捉特定邊緣特征的信號,例如時鐘信號、數字信號等。

  脈寬觸發(Pulse Width):示波器在脈寬滿足觸發條件時開始采集。適用于捕捉特定脈寬的信號,例如脈沖信號、方波信號等。

  斜率觸發(Slope):示波器在信號斜率滿足觸發條件時開始采集。適用于捕捉特定斜率的信號,例如信號過渡、脈沖上升沿等。

  二、設置合適的觸發條件

  設置合理的觸發條件是抓取瞬間波形的第一步,它決定了示波器何時開始采集。以下幾個關鍵因素需要考慮:

  觸發源:選擇合適的觸發源,例如通道輸入、外部觸發源、內部時鐘等。

  觸發電平:設定合適的觸發電平,以確保觸發條件能夠準確識別目標信號。

  觸發邊沿:選擇上升沿或下降沿作為觸發條件,取決于目標信號的特征。

  觸發耦合:選擇合適的耦合方式,例如直流耦合、交流耦合等,以消除噪聲干擾。

  三、優化采集參數

  除了觸發條件之外,以下采集參數也對抓取瞬間波形至關重要:

  采樣率:選擇合適的采樣率,以確保能夠捕捉到瞬間波形的細節。采樣率越高,對快速變化信號的捕捉能力越強。

  時間基準:設置合適的時間基準,以顯示目標信號的完整波形。

  垂直刻度:調節垂直刻度,以放大目標信號的細節,提高觀察精度。

  四、利用高級功能

  普源示波器還提供了一些高級功能,可以幫助用戶更有效地抓取瞬間波形:

  預觸發(Pre-Trigger):可以記錄觸發事件發生前的波形,有利于分析觸發事件的前因后果。

  歷史記錄(History):可以保存多次采集的波形數據,方便用戶進行對比分析。

  波形搜索(Search):可以快速查找滿足特定條件的波形,提高效率。

  數據分析(Analysis):可以對采集的波形數據進行測量、計算、分析等操作。

  五、實踐案例

  以下是一些抓取瞬間波形的常見案例,以說明普源示波器的應用:

  電源啟動瞬間電壓變化:設置單次觸發模式,選擇電壓通道作為觸發源,并設置合適的觸發電平,可以捕捉到電源啟動瞬間的電壓變化。

  數字信號邊緣過渡:設置邊緣觸發模式,選擇數字信號通道作為觸發源,并設置合適的觸發邊沿,可以捕捉到數字信號邊緣過渡的細節。

  脈沖信號時序分析:設置脈寬觸發模式,選擇脈沖信號通道作為觸發源,并設置合適的脈寬,可以分析脈沖信號的時序關系。

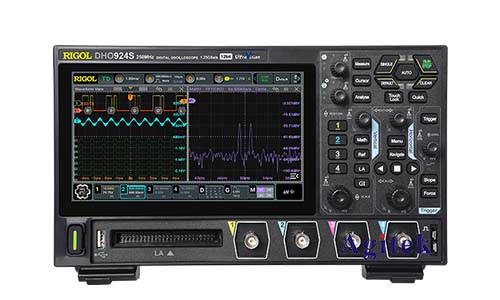

普源示波器抓取瞬間波形技巧(圖2)

  普源示波器抓取瞬間波形的方法和技巧并不復雜,通過合理設置觸發條件、優化采集參數、利用高級功能,用戶可以輕松捕捉到目標信號的瞬間變化,為調試和分析提供可靠的數據支持,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
