互調失真(Intermodulation Distortion,IMD)是射頻(RF)系統中常見的非線性現象，指在多個頻率信號共同作用下，產生新的、非預期頻率信號的現象。這些非預期信號會干擾正常信號傳輸，降低系統性能，甚至導致系統故障。因此，對射頻元件的互調失真進行測量和分析，對于保證射頻系統正常工作至關重要。

　　泰克信號發生器，憑借其靈活性和功能性，在射頻元件互調失真測量中扮演著重要角色。本文將詳細介紹泰克信號發生器在測量射頻元件互調失真方面的應用，并探討其優勢和技巧。

　　一、測量原理與方法

　　1.1互調失真原理

　　互調失真產生于非線性器件，如功率放大器、混頻器等。當多個信號同時作用于非線性器件時，器件的輸出信號中會包含原始信號的諧波和組合頻率。這些組合頻率稱為互調產物，其頻率由原始信號頻率的線性組合決定。

　　通常情況下，二階和三階互調產物對系統的影響最為顯著。二階互調產物頻率為f1±f2，三階互調產物頻率為2f1±f2或2f2±f1，其中f1和f2為原始信號頻率。

　　1.2測量方法

　　測量射頻元件互調失真常用的方法是雙音法，即使用兩個頻率信號（f1和f2）作為測試信號，通過頻譜儀測量元件輸出信號中二階和三階互調產物的幅度。

　　1.3泰克信號發生器在測量中的應用

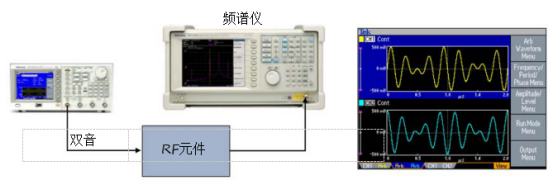

　　泰克信號發生器可以通過雙音仿真來產生測試信號，并使用頻譜儀進行測量。其主要優勢如下：

　　雙音仿真:泰克信號發生器可以方便地生成雙音信號，無需額外的混頻器來組合多個信號，簡化了測試過程。

　　任意波形/函數發生器:泰克信號發生器支持任意波形和函數生成，可以根據需要定制測試信號，提高測試靈活性。

　　簡便易用:泰克信號發生器操作簡便，設置時間短，提高了測試效率。

　　體積小:泰克信號發生器體積小巧，節省工作臺空間。

　　二、泰克信號發生器使用技巧

　　為了提高測量精度和效率，在使用泰克信號發生器進行互調失真測量時，可以采取以下技巧：

　　創建雙音信號:可以通過在ArbExpress中獨立創建每個音調，然后使用波形數學運算進行相加的方式，方便地生成雙音信號。

　　避免波形不連續:在定義兩個音調時，使用整數個波形周期，可以避免波形不連續，提高測量精度。

　　信號參數優化:選擇合適的信號頻率、幅度、相位和占空比，可以有效提高測量精度。

　　選擇合適的頻譜儀:選擇分辨率帶寬和動態范圍合適的頻譜儀，可以提高測量精度和靈敏度。

　　三、推薦型號

　　泰克AFG3252是一款功能強大的任意波形發生器，適用于射頻元件互調失真測量。其主要特點包括：

　　頻率范圍：10Hz-250MHz

　　輸出幅度：±10Vp-p

　　任意波形生成

　　快速響應時間

　　強大的軟件功能

　　四、應用范圍

　　泰克信號發生器在測量射頻元件互調失真方面具有廣泛的應用，例如：

　　射頻放大器

　　增益模塊

　　混頻器

　　調制器

　　連接器

　　分路器

　　耦合器

　　中繼器

　　衰減器

　　PIN二極管

　　碳電阻器

　　同軸電纜

　　泰克信號發生器憑借其靈活性和功能性，成為測量射頻元件互調失真的理想工具。通過使用泰克信號發生器進行雙音仿真和頻譜儀測量，可以有效評估射頻元件的非線性性能，從而提高射頻系統的整體性能和可靠性。
