泰克MSO24示波器測試紋波方法
在電子設備的設計、開發和調試過程中,紋波測試是一個重要的環節。紋波是指在直流信號中疊加的交流信號成分,它會對電路的正常工作產生影響。例如,在電源設計中,紋波會影響設備的穩定性、效率和可靠性。使用示波器進行紋波測試可以有效地識別和分析紋波問題,從而進行相應的改進措施。

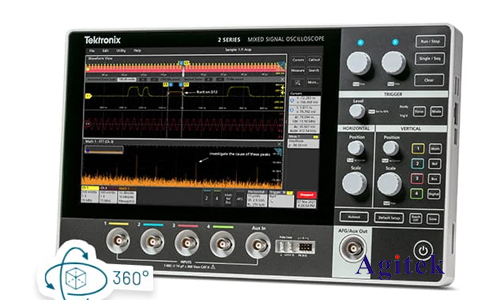

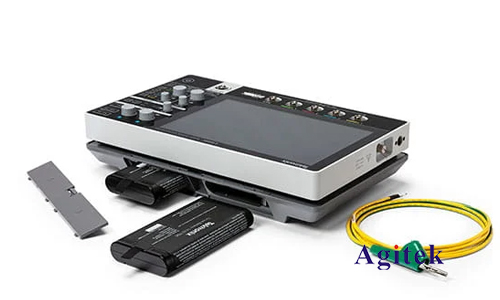

泰克MSO24示波器是一款功能強大的數字示波器,它具備高帶寬、高采樣率和多種測量功能,使其成為進行紋波測試的理想工具。下面將詳細介紹如何使用泰克MSO24示波器進行紋波測試。
一、測試原理
紋波測試的基本原理是通過測量直流信號上的交流成分來判斷紋波的大小和頻率。具體而言,我們可以通過以下兩種方法進行紋波測試:
1.直接測量:使用示波器的測量功能直接測量直流信號的峰峰值電壓。峰峰值電壓減去直流信號的平均值,即為紋波的峰峰值。
2.頻譜分析:通過示波器的FFT功能將直流信號轉換為頻譜圖,觀察頻譜圖中是否存在明顯的頻率成分,并測量其幅值。幅值的大小即為紋波的幅值,頻率即為紋波的頻率。
二、測量步驟
使用泰克MSO24示波器進行紋波測試,一般需要以下步驟:
1.連接被測信號:將被測信號連接到示波器的通道,并根據信號的幅度選擇合適的探頭。
2.設置觸發:根據被測信號的特點,選擇合適的觸發模式和觸發電平,以確保示波器能夠準確地捕獲信號。
3.設置時間刻度和電壓刻度:設置合適的時間刻度和電壓刻度,以便清晰地觀察信號波形。
4.進行測量:使用示波器的測量功能直接測量峰峰值電壓,或使用FFT功能進行頻譜分析。
5.記錄測量結果:記錄測量結果,并根據需要進行分析和處理。
三、誤差分析
在進行紋波測試時,需要考慮以下因素可能導致的誤差:
1.探頭的誤差:探頭本身具有一定的阻抗和帶寬,會對信號的測量產生影響。
2.示波器的誤差:示波器本身也具有一定的測量誤差,包括采樣誤差、量化誤差等。
3.被測信號的噪聲:被測信號本身可能存在一些隨機噪聲,會影響紋波的測量結果。
4.環境因素:環境因素,如溫度、濕度等,也可能對紋波測量產生影響。
四、測試技巧
為了提高紋波測試的準確性和效率,可以參考以下技巧:
1.使用高品質探頭:選擇高品質的探頭,可以有效減少探頭的誤差。
2.選擇合適的示波器:根據被測信號的特點,選擇合適的示波器,例如帶寬、采樣率、分辨率等。
3.合理設置測量參數:設置合適的時間刻度、電壓刻度、觸發模式和觸發電平,以確保示波器能夠準確地捕獲信號。
4.使用示波器的自動測量功能:示波器的自動測量功能可以簡化測量過程,提高效率。
5.進行多次測量:進行多次測量并取平均值,可以有效降低測量誤差。
五、應用實例
紋波測試在電子設備的各個領域都有廣泛的應用,例如:
1.電源設計:測量電源輸出的紋波,評估電源的穩定性和效率。
2.數字電路設計:測量數字電路的電源紋波,判斷紋波是否會影響電路的正常工作。
3.音頻設備設計:測量音頻設備的電源紋波,判斷紋波是否會產生噪音。
4.通信設備設計:測量通信設備的電源紋波,判斷紋波是否會影響信號質量。
使用泰克MSO24示波器進行紋波測試,能夠有效地識別和分析紋波問題,從而進行相應的改進措施。本文詳細介紹了紋波測試的原理、步驟、誤差分析、測試技巧和應用實例,旨在為工程師和技術人員提供全面、實用的指導,幫助您更好地理解和應用示波器進行紋波測試,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
