吉時利2450源表漏電流與絕緣阻測量

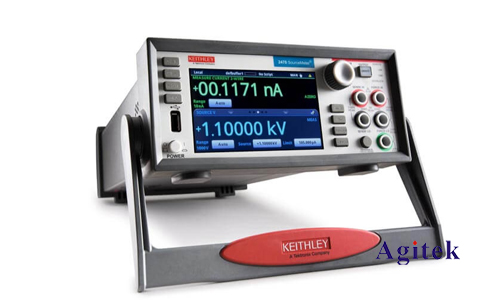

吉時利2450源表是一款功能強大、性能可靠的精密儀器,在電子測試、科研開發等領域應用廣泛。它能夠提供多種電壓、電流輸出模式,并具備高精度、低噪聲、高速響應等特點,使其在漏電流和絕緣阻抗測量方面擁有顯著優勢。
下面將深入探討利用吉時利2450源表進行漏電流和絕緣阻抗測量的原理、方法以及注意事項,并結合實際案例進行分析,為用戶提供更加全面、實用性的參考。
一、漏電流測量
1.1漏電流概念及測量意義
漏電流是指在理想情況下應該絕緣的電路或器件間,由于絕緣性能下降而產生的電流。它通常非常微弱,但卻可能對設備運行造成嚴重影響,例如:
影響設備的正常工作:漏電流的存在會降低設備的效率,甚至導致設備故障。
造成安全隱患:在高壓設備中,漏電流可能會引起觸電事故。
損耗能量:漏電流會消耗額外的能量,造成資源浪費。
因此,對漏電流進行測量和分析至關重要,可以幫助我們判斷絕緣性能是否合格,及時發現并解決潛在的安全隱患。
1.2漏電流測量方法
利用吉時利2450源表進行漏電流測量主要有兩種方法:
直流電壓法:使用源表輸出穩定的直流電壓,通過測量流過被測器件的電流來計算漏電流。
交流電壓法:使用源表輸出交流電壓,通過測量被測器件的電壓和電流,并根據相位差計算漏電流。
1.3漏電流測量系統搭建
搭建漏電流測量系統時,需要選擇合適的儀器和器材,并根據實際情況進行連接。通常,系統包括以下部分:
吉時利2450源表:用于提供測試所需的電壓信號。
被測器件:需要進行漏電流測試的器件。
電流表:用于測量流過被測器件的漏電流。
數據采集系統:用于記錄和分析測量結果。
1.4漏電流測量參數設置
在進行漏電流測量時,需要根據被測器件的特性和測試要求進行參數設置,主要包括:
電壓幅值:應根據器件的工作電壓和安全要求進行設置,通常設置為器件工作電壓的1.1倍。
測量時間:應足夠長,以確保測量結果穩定可靠。
測量精度:應根據實際需求選擇合適的測量精度,一般情況下,漏電流測量精度要求較高。
1.5漏電流測量數據分析
測量完成后,需要對數據進行分析,判斷漏電流的大小是否符合標準要求,并分析漏電流產生的原因,以便采取相應的措施進行改進。
二、絕緣阻抗測量
2.1絕緣阻抗概念及測量意義
絕緣阻抗是指電路或器件間絕緣材料的阻抗,它反映了絕緣材料抵抗電流流過的能力。絕緣阻抗越高,說明絕緣性能越好,反之則說明絕緣性能越差。
對絕緣阻抗進行測量,可以幫助我們判斷絕緣材料的性能是否合格,及時發現并解決潛在的安全隱患,確保設備的安全可靠運行。
2.2絕緣阻抗測量方法
利用吉時利2450源表進行絕緣阻抗測量,主要采用直流電壓法,即使用源表輸出穩定的直流電壓,通過測量被測器件兩端的電壓和電流,并根據歐姆定律計算絕緣阻抗。
2.3絕緣阻抗測量系統搭建
搭建絕緣阻抗測量系統時,需要選擇合適的儀器和器材,并根據實際情況進行連接。通常,系統包括以下部分:
吉時利2450源表:用于提供測試所需的電壓信號。
被測器件:需要進行絕緣阻抗測試的器件。
電壓表:用于測量被測器件兩端的電壓。
電流表:用于測量流過被測器件的電流。
數據采集系統:用于記錄和分析測量結果。
2.4絕緣阻抗測量參數設置
在進行絕緣阻抗測量時,需要根據被測器件的特性和測試要求進行參數設置,主要包括:
電壓幅值:應根據器件的工作電壓和安全要求進行設置,通常設置為器件工作電壓的1.1倍。
測量時間:應足夠長,以確保測量結果穩定可靠。
測量精度:應根據實際需求選擇合適的測量精度,一般情況下,絕緣阻抗測量精度要求較高。
2.5絕緣阻抗測量數據分析
測量完成后,需要對數據進行分析,判斷絕緣阻抗的大小是否符合標準要求,并分析絕緣阻抗變化的原因,以便采取相應的措施進行改進。
三、注意事項
在進行漏電流和絕緣阻抗測量時,應確保被測器件處于安全狀態,并采取相應的防護措施,避免發生意外事故。
應選擇合適的測試電壓和測量時間,以確保測量結果的準確性和可靠性。
應定期校準儀器,確保其測量精度符合要求。
應注意儀器的使用壽命和維護保養,確保其正常工作。
吉時利2450源表是一款功能強大、性能可靠的精密儀器,能夠?yàn)橛脩籼峁└咝А⒈憬莸穆╇娏骱徒^緣阻抗測量解決方案。本文詳細介紹了利用吉時利2450源表進行漏電流和絕緣阻抗測量的原理、方法、注意事項以及數據分析,旨在為相關技術人員提供參考和指導,幫助他們更好地理解和應用吉時利2450源表進行相關測試工作。
