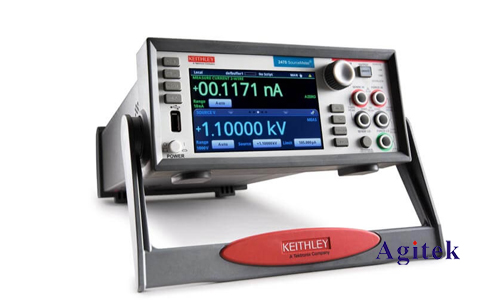

吉時利2450源表是一款功能強大的精密測量儀器，其可作為電壓源或電流源，并能同時測量電壓和電流，使其成為半導體器件I-V特性分析的理想選擇。本文將介紹如何使用吉時利2450源表進行二極管I-V特性分析。

　　一、實驗準備

　　1.器材準備:

　　吉時利2450源表

　　二極管（待測器件）

　　連接線

　　數據采集系統（可選）

　　個人電腦（可選）

　　2.軟件準備:

　　吉時利2450源表控制軟件（如TRMS或IVI-COM）

　　數據分析軟件（如Origin，Excel）

　　二、實驗步驟

　　1.連接電路:將吉時利2450源表的輸出端連接到待測二極管的正負極，并將吉時利2450源表的測量端連接到二極管的兩端。

　　2.設置參數:打開吉時利2450源表的控制軟件，設置輸出電壓范圍、電流范圍、測量精度、掃描速度等參數。

　　3.進行測量:設置完成后，點擊開始測量按鈕，吉時利2450源表會按照預設的參數對二極管進行掃描，并記錄下每個電壓值對應的電流值。

　　4.數據采集:可以選擇將數據手動記錄或利用數據采集系統自動采集數據。

　　5.數據分析:使用數據分析軟件對采集的數據進行分析，繪制出二極管的I-V特性曲線，并根據曲線分析二極管的特性參數，如正向電流、反向電流、閾值電壓、結電容等。

　　三、I-V特性分析

　　1.正向偏置

　　當二極管的正極接正電壓，負極接負電壓時，二極管處于正向偏置狀態。此時，二極管的電流隨著電壓的增加而迅速上升，呈現出指數增長趨勢。這一現象是由二極管的PN結內載流子濃度的增加造成的。當電壓超過一定值（稱為閾值電壓）后，二極管的電流會迅速增加，并趨于飽和。

　　2.反向偏置

　　當二極管的正極接負電壓，負極接正電壓時，二極管處于反向偏置狀態。此時，二極管的電流非常小，幾乎為零，這被稱為反向電流。由于PN結內載流子濃度非常低，只有極少數的少數載流子能夠穿過PN結，因此反向電流非常小。當電壓達到一定值（稱為擊穿電壓）時，二極管會發生擊穿，反向電流會急劇上升，最終會導致二極管損壞。

　　3.I-V曲線分析

　　二極管的I-V特性曲線可以反映出二極管的正向?qū)ㄌ匦浴⒎聪蚪刂固匦砸约皳舸┨匦缘戎匾畔?。通過對I-V曲線的分析，可以得到二極管的閾值電壓、擊穿電壓、反向電流等參數，進而評估二極管的性能和可靠性。

　　四、注意事項

　　1.在進行測量時，要注意二極管的額定電壓和電流，避免超過二極管的額定值，以免損壞二極管。

　　2.連接電路時，要注意正負極的連接，避免接反。

　　3.設置參數時，要注意測量精度和掃描速度，以確保測量結果的準確性。

　　4.在進行數據分析時，要注意數據處理方法，確保分析結果的可靠性。

　　利用吉時利2450源表可以方便快捷地進行二極管I-V特性分析。通過對I-V曲線的分析，可以了解二極管的特性參數，從而評估二極管的性能和可靠性。在實際應用中，可以根據需要選擇合適的二極管進行電路設計和器件選型。
