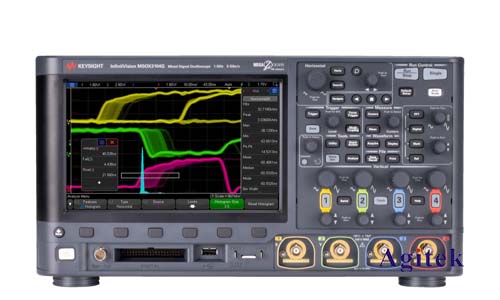

在電子設計中，紋波是指在直流信號上疊加的交流信號，它會影響電路的性能和穩定性。使用示波器進行紋波測試是識別和分析紋波的重要手段，而Keysight MSOX4034A作為一款功能強大的示波器，為用戶提供了豐富的紋波測試功能。

　　一、測試準備

　　在進行紋波測試之前，需要做好以下準備工作：

　　1.確認測試目標:確定需要測試的信號類型，例如直流電源電壓、數字信號、模擬信號等。

　　2.選擇合適的探頭:根據測試信號的頻率和電壓范圍選擇合適的探頭，確保探頭能夠準確地測量信號。

　　3.連接示波器:將探頭連接到被測信號點，并連接到示波器的通道。

　　4.配置示波器:設置示波器的時間基準、電壓量程、觸發模式等參數，以便清晰地觀察和測量紋波信號。

　　二、紋波測試方法

　　使用Keysight MSOX4034A示波器進行紋波測試，可以采用以下方法：

　　1.直接觀察法:將示波器設置為“時間域”模式，觀察信號波形，并通過目測的方式判斷紋波的大小和頻率。此方法適用于對紋波有初步了解的情況。

　　2.測量法:

　　使用示波器的“測量”功能，直接測量紋波的峰峰值、平均值、RMS值等參數。

　　使用示波器的“數學運算”功能，對信號進行處理，例如計算信號的直流成分和交流成分，或對信號進行濾波。

　　3.頻譜分析法:將示波器設置為“頻譜分析”模式，觀察信號的頻譜圖，并通過分析頻譜圖中的諧波成分來識別紋波的頻率和大小。

　　4.FFT分析法:使用示波器的FFT分析功能，對信號進行傅立葉變換，將信號從時間域轉換到頻域，從而更精確地分析紋波的頻率和大小。

　　三、數據分析

　　通過示波器獲得紋波數據后，需要進行數據分析，以確定紋波的大小、頻率、來源和影響。

　　1.紋波幅度分析:分析紋波的峰峰值、平均值、RMS值等參數，確定紋波的幅度大小。

　　2.紋波頻率分析:分析紋波的頻率，判斷紋波的來源，例如電源頻率、開關頻率、信號頻率等。

　　3.紋波影響分析:分析紋波對電路性能的影響，例如電壓紋波會影響電路的穩定性，電流紋波會影響電路的效率等。

　　四、常見問題及解決方法

　　在進行紋波測試過程中，可能會遇到一些常見問題，例如:

　　1.探頭接地不良:探頭接地不良會導致信號失真，影響測量結果。解決方法：確保探頭正確接地，并檢查接地線是否完好。

　　2.示波器參數設置錯誤:示波器參數設置錯誤會導致無法準確測量紋波信號。解決方法：根據信號特點，正確設置示波器的參數。

　　3.干擾信號影響:外部干擾信號會疊加在被測信號上，影響紋波測量。解決方法：使用屏蔽線或濾波器來降低干擾信號的影響。

　　4.示波器自身噪聲:示波器自身也存在噪聲，會影響紋波測量結果。解決方法：使用低噪聲示波器，并進行必要的補償。

　　Keysight MSOX4034A示波器為紋波測試提供了豐富的功能和便捷的操作方法，用戶可以根據實際需求選擇合適的測試方法和數據分析方式，對信號中的紋波進行有效分析，從而提高電路設計和調試效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
