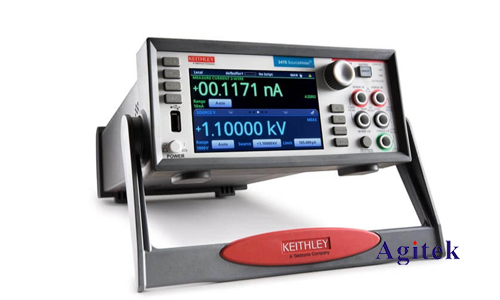

吉時利2450數字源表是一款功能強大的儀器，它能夠提供精確的電壓、電流、電阻和功率測量，并在多種應用中作為電流源和電壓源。其電路設計復雜，包含多種關鍵元件和工作原理。本文將深入分析吉時利2450數字源表電路，并闡述其工作原理、關鍵元件以及性能特點。

　　一、吉時利2450數字源表電路概述

　　吉時利2450數字源表電路主要由以下幾部分組成：

　　1.電源模塊:該模塊提供儀器工作的必要電壓和電流，并為其他模塊供電。

　　2.信號源模塊:該模塊負責產生所需電壓或電流，并能夠根據用戶設置進行調節。

　　3.測量模塊:該模塊負責測量電壓、電流、電阻和功率等參數，并將測量結果傳送到顯示器或數據采集系統。

　　4.控制模塊:該模塊負責控制整個儀器的運行，包括設置參數、啟動和停止測試、數據采集和處理等功能。

　　5.顯示模塊:該模塊顯示儀器的測量結果、設置參數和其他信息。

　　二、吉時利2450數字源表電路工作原理

　　吉時利2450數字源表的工作原理基于閉環控制系統，通過反饋機制保證輸出參數的準確性和穩定性。其主要工作步驟如下：

　　1.用戶設定參數:用戶通過控制面板或軟件設定所需的電壓、電流、電阻或功率等參數。

　　2.信號源產生信號:信號源模塊根據用戶設定的參數產生相應的電壓或電流信號。

　　3.測量模塊測量參數:測量模塊對輸出的電壓或電流進行測量，并將測量結果反饋給控制模塊。

　　4.控制模塊調整信號:控制模塊比較測量結果與用戶設定參數之間的偏差，并調整信號源模塊輸出的信號，以減小偏差。

　　5.循環往復:重復步驟3和4，直至輸出參數達到用戶設定的精度。

　　三、吉時利2450數字源表電路關鍵元件

　　吉時利2450數字源表電路包含多種關鍵元件，例如：

　　高精度ADC(模數轉換器):負責將模擬電壓或電流信號轉換為數字信號，用于測量模塊進行精確測量。

　　DAC(數模轉換器):負責將數字信號轉換為模擬電壓或電流信號，用于信號源模塊產生所需的信號。

　　運算放大器:負責放大信號并提供高增益，用于閉環控制系統中的誤差放大和補償。

　　開關:用于控制信號的通斷，實現不同功能的切換，例如測量模式與源模式之間的切換。

　　濾波器:用于去除信號中的噪聲和干擾，保證信號的穩定性。

　　四、吉時利2450數字源表電路性能特點

　　吉時利2450數字源表具有以下性能特點：

　　高精度:由于采用了高精度ADC和DAC，以及閉環控制系統，該儀器能夠提供高精度的電壓、電流、電阻和功率測量。

　　高穩定性:閉環控制系統能夠有效地抑制各種噪聲和干擾，保證輸出參數的穩定性。

　　多功能性:該儀器能夠作為電壓源、電流源、電阻源和功率源，滿足多種應用需求。

　　靈活配置:用戶可以根據不同的測試需求，設定不同的參數和功能，實現靈活的應用。

　　方便操作:該儀器具有友好的人機界面，操作簡單方便，易于使用。

　　吉時利2450數字源表是一款功能強大、性能優異的儀器，其電路設計復雜，包含多種關鍵元件，并通過閉環控制系統實現了高精度、高穩定性和多功能性。該儀器廣泛應用于科研、教育、工業生產等領域，為各種測試和測量應用提供了可靠的工具。
