是德DSOX4052A示波器測量頻率的方法

發布日期:2024-08-16 13:49:34         瀏覽數:

  是德DSOX4052A數字存儲示波器是一款功能強大的儀器,可以用來精確測量各種信號的頻率。本文將深入探討使用DSOX4052A示波器測量頻率的不同方法,以及如何優化測量結果以獲得更高的準確度。

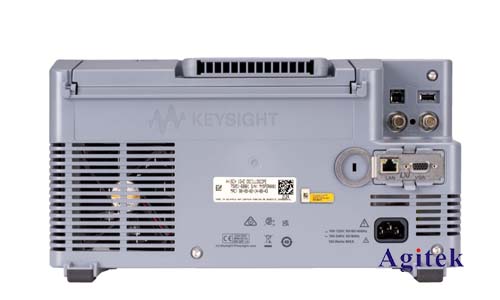

是德DSOX4052A示波器測量頻率的方法(圖1)

  測量頻率的幾種方法

  DSOX4052A示波器提供了多種測量頻率的方法,其中最常用的幾種如下:

  1.自動測量功能:DSOX4052A的自動測量功能可以快速方便地測量信號的頻率。只需將探頭連接到被測信號,然后點擊屏幕上的“測量”按鈕,選擇“頻率”選項,示波器就會自動識別并顯示信號的頻率。

  2.光標測量功能:光標測量功能允許用戶手動測量信號的周期,然后計算出頻率。在示波器的屏幕上選擇兩個光標,將它們放置在信號周期上的兩個相鄰的峰值或谷值點上,示波器會自動顯示這兩個光標之間的時長,即信號的周期。頻率可以通過周期計算得出:頻率=1/周期。

  3.FFT分析:傅里葉變換(FFT)分析可以提供信號頻率的頻譜圖。在DSOX4052A的菜單中選擇FFT分析,示波器會將信號進行FFT處理,并顯示其頻譜圖。頻譜圖上最高峰值的頻率即為信號的基頻。

  4.頻率計數器:DSOX4052A示波器本身并不包含獨立的頻率計數器功能,但可以通過使用外部頻率計數器或利用示波器內部的波形分析工具實現頻率計數。

  優化測量結果

  為了獲得更準確的頻率測量結果,需要考慮以下幾個因素:

  采樣率:采樣率越高,測量頻率的精度越高。DSOX4052A的采樣率最高可達1 GSa/s,足以滿足大多數頻率測量需求。

  時間尺度:確保信號的周期完全包含在示波器的屏幕上,避免出現邊緣截?cái)喱F(xiàn)象。調整時間尺度,使信號的周期能夠完整顯示,確保測量結果準確。

  觸發方式:選擇合適的觸發方式,確保示波器穩定地捕捉到信號。例如,對于周期性信號,可以選擇邊緣觸發或脈沖觸發。

  探頭補償:確保探頭已經進行了正確的補償,避免探頭引入的頻率誤差。

  環境噪聲:環境噪聲會影響頻率測量結果。盡可能在安靜的環境下進行測量,并使用屏蔽線和濾波器減少噪聲的影響。

是德DSOX4052A示波器測量頻率的方法(圖2)

  利用是德DSOX4052A示波器,我們可以方便地測量各種信號的頻率。通過選擇合適的方法,并注意一些細節問題,可以獲得更準確的測量結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
