是德DSOX4054A示波器測試紋波方法

發布日期:2024-08-20 14:52:54         瀏覽數:

  在電子電路設計和調試過程中,紋波測試是不可或缺的一部分。紋波是指在直流信號上疊加的交流信號,其大小和頻率會影響電路的性能和穩定性。是德科技DSOX4054A示波器是一款功能強大、性能可靠的示波器,其豐富的功能和高精度測量能力,使其成為紋波測試的理想工具。

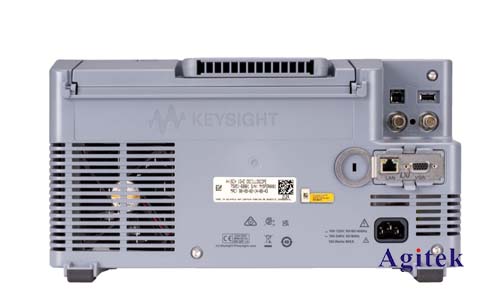

是德DSOX4054A示波器測試紋波方法(圖1)

  一、測試準備

  在開始測試之前,需要進行以下準備工作:

  1.確認測試目標:清晰地定義需要測試的信號類型、紋波頻率范圍以及預期測量精度。

  2.選擇合適的探頭:根據測試信號的頻率和電壓范圍,選擇合適的探頭。

  3.準備測試環境:確保測試環境穩定,并消除可能對測試結果造成干擾的因素,例如電磁干擾和噪聲。

  二、示波器設置

  將DSOX4054A示波器與待測電路連接,并進行以下設置:

  1.時間刻度:根據紋波頻率范圍選擇合適的時間刻度,確保能夠清晰地觀察到紋波信號。

  2.電壓刻度:根據信號幅度選擇合適的電壓刻度,保證波形不會超出示波器屏幕。

  3.觸發方式:選擇合適的觸發方式,例如邊沿觸發或斜率觸發,以確保波形穩定顯示。

  4.測量參數:根據測試需求選擇需要測量的參數,例如峰峰值、平均值、均方根值等。

  三、測試方法

  根據測試需求,可以選擇以下幾種測試方法:

  1.直接測量法:將示波器探頭連接到信號源輸出端,直接測量紋波信號。

  2.差分測量法:將示波器探頭分別連接到信號源輸出端和參考點,測量?jī)牲c(diǎn)之間的電壓差,從而得到紋波信號。

  3.FFT分析法:使用示波器的FFT分析功能,將時域信號轉換為頻域信號,分析紋波頻率成分。

  四、數據分析與結果解讀

  1.數據記錄:使用示波器的截圖功能或數據存儲功能,記錄測試結果,以便后續分析。

  2.數據分析:根據測試目標,對測量數據進行分析,例如計算紋波峰峰值、紋波頻率、紋波幅度等。

  3.結果解讀:將分析結果與預期值進行比較,判斷紋波是否滿足設計要求,并分析原因。

  五、測試技巧

  1.探頭補償:為了保證測量精度,需要對探頭進行補償。

  2.信號接地:確保信號接地良好,避免接地不良導致的測量誤差。

  3.帶寬限制:選擇合適的探頭和示波器帶寬,避免帶寬不足導致信號失真。

  4.噪聲抑制:使用示波器的噪聲抑制功能,減少環境噪聲的影響。

  5.濾波:根據需要使用示波器的濾波功能,去除不必要的頻率成分。

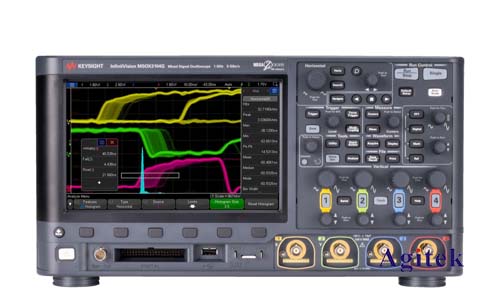

是德DSOX4054A示波器測試紋波方法(圖2)

  利用是德DSOX4054A示波器測試紋波是一個重要的技術,可以幫助工程師準確測量和分析紋波信號,從而提高電路設計和調試的效率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
