泰克示波器測脈寬的原理

發布日期:2024-08-21 14:19:26         瀏覽數:

  在電子學領域,脈沖信號是普遍存在的,其寬度代表著信號持續的時間。精確測量脈沖寬度對于分析電路、調試設備、評估器件性能都至關重要。泰克示波器作為一種常用的電子測試儀器,其強大的功能和高精度使其成為測量脈沖寬度的理想工具。

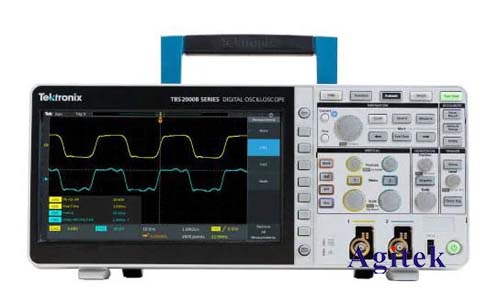

泰克示波器測脈寬的原理(圖1)

  一、泰克示波器基本原理

  泰克示波器通過將電信號轉換為圖形顯示,從而實現對信號的觀察和分析。其工作原理基于電子束在熒光屏上掃描,并根據輸入信號的電壓變化控制電子束的亮度,從而形成信號波形。

  二、脈沖寬度定義

  脈沖寬度(Pulse Width)是指一個脈沖信號從其上升沿到下降沿之間的時間間隔,通常用符號“t<sub>w</sub>”表示。

  三、泰克示波器測量脈沖寬度的原理

  1.觸發設置:首先需要設置示波器的觸發條件,以確保示波器能夠穩定地捕捉到所需的脈沖信號。通常使用“邊沿觸發”模式,并選擇信號的上升沿或下降沿作為觸發點。

  2.時間基準設置:調整時間基準,使脈沖信號在屏幕上清晰顯示,方便測量脈沖寬度。

  3.測量工具:泰克示波器提供了多種測量工具,例如“光標測量”、“自動測量”、“手動測量”等,可以根據需要選擇合適的測量工具。

  4.測量方法:使用測量工具,將光標或測量區域放置在脈沖信號的上升沿和下降沿處,示波器會自動計算出這兩個點之間的時間間隔,即脈沖寬度。

  四、測量注意事項

  1.信號幅度:確保輸入信號的幅度足夠大,以便示波器能夠準確地識別脈沖信號。

  2.噪聲影響:信號中的噪聲會影響脈沖寬度的測量精度。盡量減少噪聲干擾,或者使用示波器的平均功能來降低噪聲影響。

  3.時間基準精度:時間基準的精度會直接影響脈沖寬度的測量精度。選擇合適的精度等級,并定期校準示波器,以確保測量結果的準確性。

  4.采樣率:采樣率決定了示波器每秒鐘能夠采集的數據點數。采樣率越高,測量結果越準確,但同時也增加了數據量。根據具體需求選擇合適的采樣率。

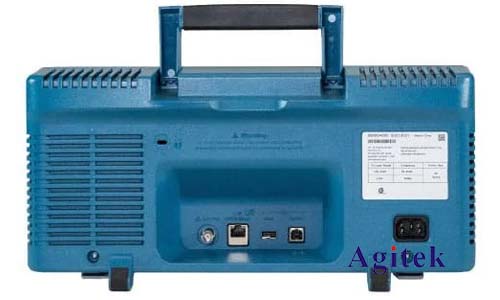

泰克示波器測脈寬的原理(圖2)

  泰克示波器通過其強大的功能和高精度,可以有效地測量脈沖寬度。了解示波器的工作原理、脈沖寬度定義、測量方法以及注意事項,能夠幫助使用者更好地利用泰克示波器進行脈沖寬度測量,從而提高工作效率和測量精度,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
