普源MSO7034示波器測差分信號

發布日期:2024-08-23 15:35:07         瀏覽數:

  在電子工程領域,差分信號廣泛應用于高速數字電路、通信系統以及音頻設備等,其抗噪能力強,傳輸速率高,因此成為許多應用的首選方案。而示波器作為電子工程師必不可少的測試工具,在差分信號測量中扮演著至關重要的角色。本文將以普源MSO7034示波器為例,深入探討差分信號的測量方法,并結合實際案例進行分析,為讀者提供全面、實用的指導。

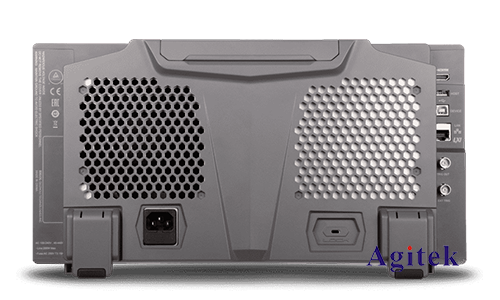

普源MSO7034示波器測差分信號(圖1)

  一、差分信號概述

  差分信號,顧名思義,指的是兩個信號之間的電壓差。在差分信號傳輸中,兩個信號以相位相反的形式傳輸,信號電壓之間的差值才是有效信號,而兩個信號的公共電壓模式(Common Mode Voltage,CMV)則被抑制,從而有效地降低噪聲影響。

  二、普源MSO7034示波器簡介

  普源MSO7034是一款功能強大的混合信號示波器,集成了數字信號分析功能,可用于測量多種類型信號,包括差分信號。其主要優勢在于:

  雙通道差分探頭:MSO7034支持雙通道差分探頭,可以同時測量?jī)蓚€(gè)信號的電壓差,方便直觀地觀察差分信號的波形。

  高帶寬:MSO7034的帶寬可達350MHz,能夠滿足大多數差分信號的測量需求。

  數字信號分析功能:MSO7034集成了邏輯分析儀功能,可用于分析數字信號的邏輯狀態,方便進行數字電路的調試。

  三、使用MSO7034測量差分信號

  1.連接差分探頭

  首先,將差分探頭的兩端分別連接到需要測量的差分信號的兩個端點。注意,連接時要確保探頭正負極性正確。

  2.設置示波器通道

  打開MSO7034示波器,將兩個通道設置為差分模式。在示波器界面上,選擇“差分”或“Diff”選項,并設置通道的耦合方式、輸入阻抗等參數。

  3.設置觸發方式

  差分信號的觸發方式通常選擇"邊沿觸發"或"脈沖寬度觸發"。設置觸發電平、觸發邊沿等參數,確保示波器能夠穩定觸發并捕捉到所要觀測的信號。

  4.觀察波形

  觸發成功后,示波器將顯示出差分信號的波形??梢酝ㄟ^(guò)調整示波器的時間刻度和電壓刻度,放大或縮小波形,以便更好地觀察信號細節。

  5.分析信號

  觀察波形后,可以分析差分信號的幅度、頻率、相位等參數,以判斷信號是否正常。如果出現問題,可以根據示波器顯示的信息,分析故障原因并進行調試。

  四、實際應用案例

  假設需要測量一個差分信號,該信號的頻率為100MHz,幅度為200mV。使用MSO7034示波器,按照上述步驟進行設置和測量。

  1.連接差分探頭,并將探頭的兩端分別連接到差分信號的兩個端點。

  2.將示波器兩個通道設置為差分模式,并設置通道的耦合方式為"交流耦合",輸入阻抗為1MΩ。

  3.設置觸發方式為"邊沿觸發",觸發電平設置為100mV,觸發邊沿設置為"上升沿"。

  4.觀察示波器顯示的波形。

  5.通過測量波形的幅度和頻率,確認信號的頻率為100MHz,幅度為200mV。

  五、注意事項

  測量差分信號時,要確保探頭連接正確,避免正負極性接反。

  設置觸發方式時,要根據信號特點選擇合適的觸發方式,確保示波器能夠穩定觸發。

  觀察波形時,要注意信號的幅度、頻率、相位等參數,以判斷信號是否正常。

  在測量高速差分信號時,要使用低電容的探頭,避免探頭引入額外的噪聲。

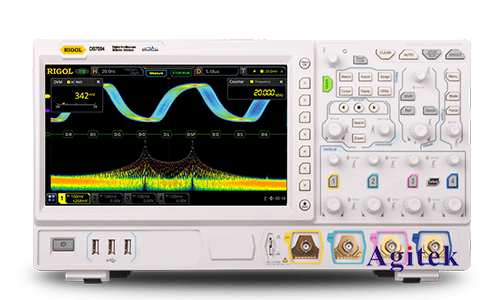

普源MSO7034示波器測差分信號(圖2)

  使用普源MSO7034示波器測量差分信號是一個相對簡單的過程,通過合理設置和操作,可以輕松地獲得準確的測量結果。本文詳細介紹了差分信號的測量方法,并結合實際應用案例,為用戶提供了全面的指導和參考,幫助用戶更好地理解和應用差分信號測量技術,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
