是德MSOX4154A示波器測試紋波方法

發布日期:2024-08-27 16:20:15         瀏覽數:

  在電子工程領域,準確測試電源紋波對于確保電子設備的穩定運行至關重要。是德MSOX4154A示波器以其卓越的性能和強大的功能,成為工程師們進行紋波測試的有力工具。下面將詳細介紹使用是德MSOX4154A示波器測試紋波的方法。

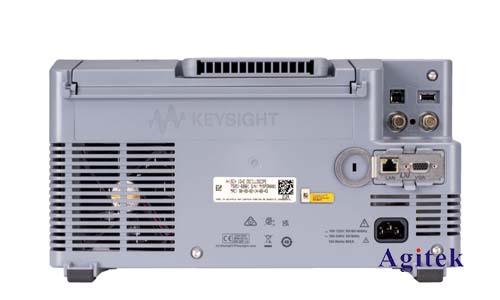

是德MSOX4154A示波器測試紋波方法(圖1)

  一、紋波的概念及重要性

  紋波是指疊加在直流電源上的交流成分,它通常是由于電源的濾波不完全或負載變化引起的。紋波的大小會影響電子設備的性能和可靠性,過高的紋波可能導致設備工作不穩定、發熱增加甚至損壞。因此,準確測量紋波對于電源設計、調試和故障診斷具有重要意義。

  二、測試前的準備工作

  1.選擇合適的探頭

  是德MSOX4154A示波器通常配備了多種探頭,如無源探頭、有源探頭等。對于紋波測試,建議選擇帶寬較高、輸入電容較小的探頭,以確保能夠準確地捕獲紋波信號。

  2.連接示波器和被測電源

  將探頭正確連接到是德MSOX4154A示波器的輸入通道上,并將探頭的接地夾連接到被測電源的地線上。確保連接牢固可靠,避免引入干擾。

  3.設置示波器參數

  在進行紋波測試之前,需要對是德MSOX4154A示波器進行一些參數設置。首先,設置合適的垂直刻度和水平刻度,以便能夠清晰地觀察紋波信號。其次,選擇合適的觸發方式和觸發電平,確保示波器能夠穩定地捕獲紋波信號。

  三、測試步驟

  1.開啟被測電源

  在連接好示波器和被測電源后,開啟被測電源,讓其處于正常工作狀態。

  2.觀察紋波信號

  在是德MSOX4154A示波器上觀察紋波信號的波形。如果紋波信號較小,可以適當增大垂直刻度,以便能夠更清晰地觀察紋波的細節。同時,可以使用示波器的測量功能,如峰峰值、有效值、頻率等,對紋波信號進行定量分析。

  3.調整探頭和示波器參數

  如果紋波信號存在干擾或噪聲,可以嘗試調整探頭的位置和方向,以減少干擾的影響。同時,可以調整示波器的帶寬限制、濾波等參數,進一步提高紋波信號的質量。

  4.記錄和分析測試結果

  在完成紋波測試后,記錄下紋波信號的波形、幅度、頻率等參數,并對測試結果進行分析。如果紋波超出了規定的范圍,可以采取相應的措施,如優化電源濾波、降低負載變化等,以減小紋波的大小。

  四、注意事項

  1.安全第一

  在進行紋波測試時,要確保安全。避免接觸高壓電路和危險區域,防止觸電和其他安全事故的發生。

  2.選擇合適的測試點

  在選擇測試點時,要盡量選擇靠近負載的位置,以便能夠更準確地反映紋波的實際情況。同時,要避免選擇在容易受到干擾的位置進行測試。

  3.排除干擾

  紋波測試容易受到外界干擾的影響,如電磁干擾、接地不良等。在測試過程中,要采取相應的措施,如使用屏蔽電纜、良好接地等,以排除干擾的影響。

  4.定期校準

  為了確保測試結果的準確性,需要定期對是德MSOX4154A示波器進行校準。可以使用專業的校準設備或按照示波器的用戶手冊進行校準。

是德MSOX4154A示波器測試紋波方法(圖2)

  總之,使用是德MSOX4154A示波器進行紋波測試需要掌握正確的方法和技巧。通過合理選擇探頭、設置示波器參數、排除干擾等措施,可以準確地測量紋波信號,為電子設備的設計、調試和故障診斷提供有力支持,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
