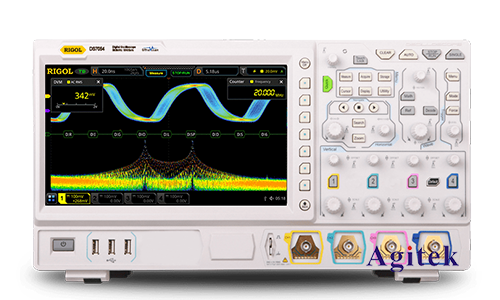

在電子工程領域，準確測量PWM（脈沖寬度調制）波形對于電路分析和調試至關重要。普源MSO7034示波器以其強大的功能和高精度的測量能力，成為工程師們的得力助手。本文將詳細介紹如何使用普源MSO7034示波器測量PWM波形。

　　一、PWM波形的特點

　　PWM波形是一種周期性的脈沖信號，其特點是脈沖寬度可以調節，從而控制輸出信號的平均功率。PWM波形廣泛應用于電機控制、電源管理、通信等領域。

　　二、普源MSO7034示波器的優勢

　　1.高帶寬和高采樣率：能夠準確捕捉高頻PWM信號的細節。

　　2.豐富的測量功能：提供多種測量參數，如頻率、占空比、幅度等。

　　3.強大的觸發功能：可以設置特定的觸發條件，穩定地捕獲PWM波形。

　　4.清晰的顯示屏：方便觀察和分析測量結果。

　　三、測量前的準備工作

　　1.連接示波器：將普源MSO7034示波器的探頭連接到待測電路的信號源上。確保連接牢固，避免信號干擾。

　　2.設置示波器參數：

　　-選擇合適的探頭衰減比，以匹配待測信號的幅度。

　　-設置垂直和水平刻度，使PWM波形在屏幕上顯示清晰。

　　-選擇合適的觸發模式和觸發源，以確保穩定地捕獲PWM波形。

　　四、測量步驟

　　1.觸發設置

　　-選擇邊沿觸發模式，并將觸發源設置為待測的PWM信號通道。

　　-根據PWM信號的特點，調整觸發電平，使示波器在合適的時機觸發。

　　-可以嘗試不同的觸發方式，如上升沿觸發、下降沿觸發或雙沿觸發，以找到最穩定的觸發條件。

　　2.測量參數設置

　　-打開示波器的測量菜單，選擇需要測量的參數，如頻率、占空比、幅度等。

　　-根據實際需求，可以設置測量的自動或手動模式。自動模式可以快速給出測量結果，而手動模式則可以更精確地調整測量范圍和精度。

　　3.觀察和分析波形

　　-在示波器屏幕上觀察PWM波形，注意其周期、脈沖寬度和幅度等特征。

　　-可以使用示波器的縮放功能，對波形進行局部放大，以便更仔細地觀察細節。

　　-分析測量結果，判斷PWM信號是否符合設計要求。如果發現問題，可以進一步調整電路參數或進行故障排查。

　　五、注意事項

　　1.確保示波器的接地良好，以避免干擾和測量誤差。

　　2.在測量高電壓PWM信號時，要使用高壓探頭，并注意安全。

　　3.對于復雜的PWM信號，可以使用示波器的存儲和回放功能，以便反復觀察和分析。

　　4.定期對示波器進行校準，以確保測量結果的準確性。

　　總之，普源MSO7034示波器是測量PWM波形的強大工具。通過正確的設置和操作，可以準確地測量PWM信號的各種參數，為電子工程設計和調試提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
