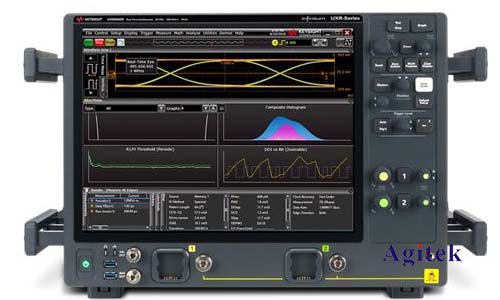

在電子工程領域，濾波器起著至關重要的作用，它能夠?qū)μ囟l率的信號進行篩選和處理，從而提高信號的質量和可靠性。而要準確評估濾波器的性能，安捷倫示波器是一個強大的工具。

　　一、濾波器的重要性

　　濾波器廣泛應用于各種電子設備中，如通信系統、音頻設備、電源等。不同類型的濾波器具有不同的特性，如低通濾波器可以去除高頻噪聲，高通濾波器則允許高頻信號通過而阻擋低頻信號。準確測量濾波器的性能對于確保電子系統的正常運行至關重要。

　　二、安捷倫示波器的優勢

　　1.高帶寬和高采樣率：能夠準確捕捉濾波器處理后的信號細節，尤其是對于高頻信號的測量。

　　2.豐富的測量功能：可以測量信號的幅度、頻率、相位等參數，全面評估濾波器的性能。

　　3.強大的分析功能：提供頻譜分析、波形數學運算等功能，幫助工程師深入了解濾波器的特性。

　　4.穩定可靠：安捷倫示波器以其卓越的品質和穩定性，為準確測量提供了保障。

　　三、測量準備工作

　　1.連接示波器和濾波器：將濾波器的輸入和輸出分別連接到安捷倫示波器的通道上。確保連接牢固，避免信號干擾。

　　2.設置示波器參數：根據濾波器的特性和測量需求，設置合適的帶寬、采樣率、垂直和水平刻度等參數。

　　3.選擇合適的探頭：根據信號的幅度和頻率范圍，選擇合適的探頭，以確保測量的準確性。

　　四、測量步驟

　　1.輸入信號測量：在濾波器的輸入端施加一個已知的信號，如正弦波、方波等。使用安捷倫示波器測量輸入信號的幅度、頻率和相位等參數。

　　2.輸出信號測量：測量濾波器輸出端的信號。觀察輸出信號的波形是否符合預期，如是否去除了特定頻率的成分。

　　3.頻率響應測量：通過改變輸入信號的頻率，測量濾波器在不同頻率下的輸出幅度和相位變化。可以繪制出濾波器的頻率響應曲線，直觀地了解濾波器的通帶、阻帶和過渡帶等特性。

　　4.相位響應測量：對于一些對相位敏感的應用，如音頻系統，測量濾波器的相位響應也是很重要的。可以使用示波器的相位測量功能，或者通過比較輸入和輸出信號的相位差來確定濾波器的相位響應。

　　五、數據分析和評估

　　1.比較測量結果與預期性能：將測量得到的濾波器性能參數與設計要求進行比較，評估濾波器是否滿足應用需求。

　　2.分析誤差和失真：檢查測量結果中是否存在誤差和失真，如幅度誤差、相位誤差、非線性失真等。分析誤差的來源，并采取相應的措施進行改進。

　　3.優化濾波器設計：根據測量結果和分析，對濾波器的設計進行優化?？梢哉{(diào)整濾波器的參數，如截止頻率、濾波器階數等，以提高濾波器的性能。

　　六、注意事項

　　1.安全操作：在進行測量時，要注意安全，避免觸電和損壞設備。確保示波器和濾波器的接地良好，遵守相關的安全操作規程。

　　2.信號干擾：濾波器可能會受到外部信號的干擾，影響測量結果的準確性?？梢圆扇∑帘?、濾波等措施來減少干擾。

　　3.探頭選擇和使用：選擇合適的探頭，并正確使用探頭，避免對測量信號造成影響。

　　4.校準示波器：定期對示波器進行校準，確保測量結果的準確性和可靠性。

　　總之，安捷倫示波器為測量濾波器性能提供了強大的工具。通過合理的測量步驟和數據分析，可以準確評估濾波器的性能，為電子系統的設計和優化提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
