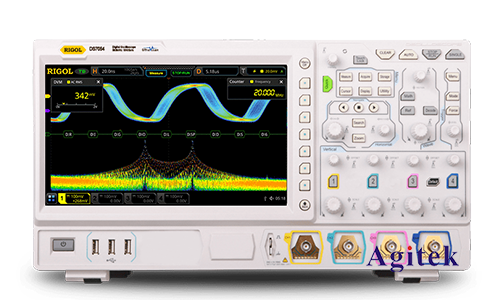

普源MSO7034示波器測量噪聲的方法
在電子工程領域中,準確測量噪聲對于確保電路性能和可靠性至關重要。普源MSO7034示波器作為一款功能強大的測量工具,能夠有效地幫助我們測量噪聲。下面就為大家詳細介紹普源MSO7034示波器測量噪聲的方法。
一、準備工作
1.確保普源MSO7034示波器正常工作,連接好電源并進行必要的校準。
2.準備需要測量噪聲的電路或信號源,并將其正確連接到示波器的輸入通道??梢允褂锰筋^或直接連接,確保連接牢固且信號傳輸穩定。
二、設置示波器參數
1.選擇合適的輸入通道:根據實際測量需求,選擇要測量噪聲的通道。普源MSO7034示波器通常具有多個輸入通道,可以同時測量多個信號。
2.調整垂直刻度:根據預期的噪聲幅度,調整示波器的垂直刻度,以便能夠清晰地觀察到噪聲信號??梢韵葘⒋怪笨潭仍O(shè)置得較大,然后逐步減小,直到能夠看到噪聲的細節。
3.設置觸發方式:為了穩定地顯示噪聲信號,需要設置合適的觸發方式。對于噪聲測量,通??梢允褂谩白詣?dòng)”觸發或“正?!庇|發,并根據實際情況調整觸發電平。
4.選擇合適的采樣率和存儲深度:較高的采樣率可以更準確地捕捉噪聲信號的細節,但也會占用更多的存儲資源。根據噪聲的頻率范圍和測量時間要求,選擇合適的采樣率和存儲深度。
三、測量噪聲
1.觀察噪聲波形:在設置好示波器參數后,可以觀察到噪聲信號的波形。注意觀察噪聲的幅度、頻率分布和時域特性??梢允褂檬静ㄆ鞯臏y(cè)量功能,如峰峰值、有效值、平均值等,來定量地描述噪聲的大小。
2.進行頻譜分析:普源MSO7034示波器通常具有頻譜分析功能,可以將噪聲信號從時域轉換到頻域進行分析。通過頻譜分析,可以了解噪聲的頻率成分和分布情況,有助于確定噪聲的來源和性質。
3.使用統計功能:示波器的統計功能可以對噪聲信號進行統計分析,如最大值、最小值、標準差等。這些統計參數可以幫助我們更好地理解噪聲的特性和變化范圍。
四、注意事項
1.接地良好:確保測量系統接地良好,以減少外部干擾對噪聲測量的影響??梢允褂媒拥貖A或接地電纜將示波器和被測電路接地。
2.避免干擾:在測量噪聲時,要盡量避免外部干擾源的影響,如電磁干擾、電源波動等??梢詫⑹静ㄆ骱捅粶y(cè)電路放置在屏蔽良好的環境中,或者使用濾波器來減少干擾。
3.多次測量取平均值:由于噪聲具有隨機性,單次測量可能不夠準確??梢赃M(jìn)行多次測量,并取平均值來提高測量結果的可靠性。
總之,普源MSO7034示波器是一款功能強大的測量工具,可以有效地幫助我們測量噪聲。通過正確設置示波器參數、選擇合適的測量方法和注意事項,我們可以獲得準確可靠的噪聲測量結果,為電子工程設計和故障診斷提供有力支持,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
