是德DSOX4104A示波器觸發設置

發布日期:2024-09-06 16:50:29         瀏覽數:

  示波器作為電子測量領域的常用工具,其觸發功能在信號捕獲和分析中起著至關重要的作用。觸發功能可以幫助用戶鎖定感興趣的信號片段,并將其顯示在示波器的屏幕上,從而方便用戶觀察和分析信號的細節。是德科技DSOX4104A示波器是一款功能強大的數字示波器,擁有靈活的觸發設置,可以滿足各種信號分析需求。

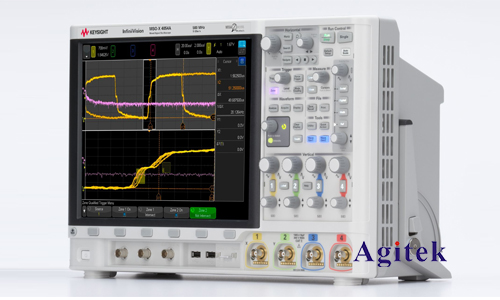

是德DSOX4104A示波器觸發設置(圖1)

  一、觸發類型

  DSOX4104A示波器提供了多種觸發類型,用戶可以根據實際需求選擇合適的觸發類型。常用的觸發類型包括:

  邊沿觸發:當信號波形到達特定電平時觸發。用戶可以設置觸發電平和觸發邊沿(上升沿或下降沿)。

  脈沖寬度觸發:當信號脈沖寬度滿足設定條件時觸發。用戶可以設置脈沖寬度上下限。

  斜率觸發:當信號波形斜率滿足設定條件時觸發。用戶可以設置斜率的正負方向和大小。

  視頻觸發:當信號滿足視頻信號的特定參數時觸發,例如場同步信號或行同步信號。

  邏輯觸發:當信號滿足特定的邏輯條件時觸發,例如兩個信號同時到達特定電平。

  模式觸發:當信號波形滿足預設模式時觸發,例如正弦波、方波等。

  二、觸發條件

  除了觸發類型外,DSOX4104A還允許用戶設置觸發條件,以更精確地控制觸發事件。常用的觸發條件包括:

  觸發電平:觸發事件發生的電壓閾值。

  觸發邊沿:觸發事件發生的信號邊沿,可以選擇上升沿或下降沿。

  觸發延時:觸發事件發生后,示波器開始采集數據的時間延遲。

  觸發范圍:觸發條件有效的時間范圍。

  觸發模式:選擇觸發模式,例如單次觸發、自動觸發、連續觸發等。

  三、觸發設置詳解

  1.邊沿觸發

  邊沿觸發是最常用的觸發類型之一。用戶可以設置觸發電平和觸發邊沿,當信號波形到達設定電平并發生指定邊沿變化時,示波器就會觸發。

  觸發電平:設定信號波形需要到達的電壓閾值,高于或低于此電平才會觸發。

  觸發邊沿:可以選擇上升沿或下降沿,即當信號波形由低電平變?yōu)楦唠娖綍r(shí)觸發或由高電平變?yōu)榈碗娖綍r(shí)觸發。

  2.脈沖寬度觸發

  脈沖寬度觸發用于捕獲特定寬度的脈沖信號。用戶可以設置脈沖寬度上下限,當信號脈沖寬度在設定范圍內時,示波器就會觸發。

  脈沖寬度:設置需要捕獲的脈沖信號的寬度范圍。

  3.斜率觸發

  斜率觸發適用于捕獲信號波形斜率變化的信號。用戶可以設置斜率的正負方向和大小,當信號波形的斜率滿足設定條件時,示波器就會觸發。

  斜率方向:選擇正斜率或負斜率。

  斜率大小:設置信號波形斜率變化的大小閾值。

  4.視頻觸發

  視頻觸發用于捕獲視頻信號,例如電視信號、攝像機信號等。用戶可以設置視頻信號的特定參數,例如場同步信號或行同步信號,當信號滿足設定條件時,示波器就會觸發。

  同步信號:選擇場同步信號或行同步信號。

  5.邏輯觸發

  邏輯觸發用于捕獲滿足特定邏輯條件的信號。用戶可以設置多個信號的觸發條件,例如兩個信號同時到達特定電平,或者一個信號處于高電平,另一個信號處于低電平。

  邏輯條件:設置多個信號的觸發條件,可以是AND、OR或XOR等邏輯運算。

  6.模式觸發

  模式觸發用于捕獲具有特定模式的信號,例如正弦波、方波等。用戶可以預設信號模式,當信號波形滿足預設模式時,示波器就會觸發。

  信號模式:預設信號模式,例如正弦波、方波、三角波等。

  四、觸發設置應用場景

  觸發設置在各種信號分析中都扮演著至關重要的角色,下面是一些常見的應用場景:

  捕獲稀有事件:例如,在測試數字電路時,需要捕獲一個偶然發生的錯誤信號,就可以使用觸發功能將該信號捕獲并顯示在示波器屏幕上。

  分析信號細節:例如,在測量信號的上升沿時間或下降沿時間時,可以使用觸發功能將信號的上升沿或下降沿鎖定在屏幕上,方便用戶觀察和測量。

  觀察信號的特定部分:例如,在分析視頻信號時,可以使用觸發功能將視頻信號的特定部分鎖定在屏幕上,方便用戶觀察和分析。

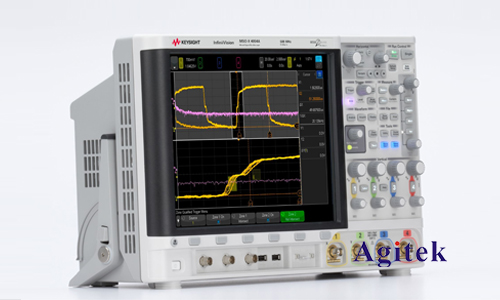

是德DSOX4104A示波器觸發設置(圖2)

  DSOX4104A示波器提供的豐富觸發功能,可以滿足各種信號分析的需求。用戶可以根據實際情況選擇合適的觸發類型和觸發條件,并通過調整觸發參數,更有效地捕獲和分析信號。熟練掌握示波器的觸發功能,是提升信號分析效率的關鍵,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
