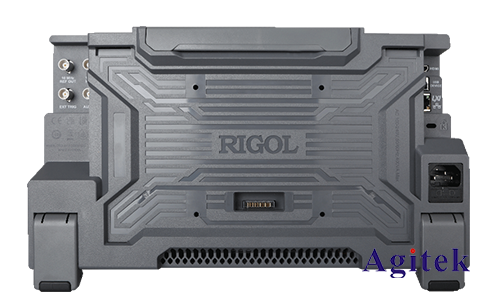

普源DHO5058示波器怎么調正弦波
普源DHO5058示波器是一款功能強大的數字示波器,廣泛應用于電子工程、教學科研等領域。對于初學者而言,學會使用示波器調出正弦波是入門的第一步。本文將詳細介紹如何使用普源DHO5058示波器調出穩定的正弦波形,并提供一些實用技巧。
二、準備工作
在開始調制正弦波之前,需要做好以下準備工作:
連接信號源:連接一個能夠產生正弦波信號的信號源,例如信號發生器、音頻信號發生器等,并選擇合適的輸出電壓和頻率。
連接示波器:使用示波器的探頭連接到信號源的輸出端,確保探頭與示波器通道的正確匹配。
設置示波器:打開示波器,根據需要設置示波器的通道、時間刻度、電壓刻度、觸發方式等參數。
三、調出正弦波
1.選擇合適的通道:選擇示波器的通道,并連接信號源。
2.設置時間刻度:將時間刻度調整到合適的范圍,使正弦波在屏幕上顯示完整的一個周期或多個周期。
3.設置電壓刻度:將電壓刻度調整到合適的范圍,使正弦波在屏幕上顯示清晰,既不溢出也不過小。
4.設置觸發方式:選擇合適的觸發方式,例如邊緣觸發、斜率觸發等,確保示波器能夠穩定地捕捉到信號。
5.調整信號源頻率:根據需要,調整信號源的頻率,觀察示波器屏幕上的信號變化。
6.調整信號源幅度:根據需要,調整信號源的幅度,使正弦波的峰峰值達到所需的值。
7.校準探頭:如果需要更高精度,可以使用示波器的校準功能,校準探頭的系數,確保測量結果的準確性。
四、常見問題及解決方法
在調制正弦波的過程中,可能會遇到一些常見問題,例如:
信號無法顯示:可能是連接線路問題,檢查連接線是否牢固,探頭是否接觸良好;也可能是示波器通道沒有開啟,或者示波器設置問題。
信號不穩定:可能是信號源本身不穩定,也可能是示波器觸發方式設置不當。嘗試調整信號源輸出,或者改變示波器觸發方式。
信號失真:可能是探頭性能問題,也可能是示波器帶寬不足。嘗試更換探頭,或者選擇更高帶寬的示波器。
五、實用技巧
在調制正弦波時,建議先觀察信號源的輸出波形,確保信號源能夠正常工作。
利用示波器的自動設置功能,可以快速找到合適的參數。
熟悉示波器菜單,熟練掌握各種功能,可以更有效地進行調試。
普源DHO5058示波器是一款功能強大、操作簡便的數字示波器,掌握調制正弦波的方法對于初學者來說至關重要,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
