是德任意波形發生器如何設置掃頻

發布日期:2024-09-10 15:41:46         瀏覽數:

  是德科技(Keysight Technologies)的任意波形發生器(AWG)是實驗室和科研領域中不可或缺的測試儀器,它能夠生成各種復雜的信號,滿足各種測試需求。其中,掃頻功能是AWG的重要應用之一,它能夠在一定時間內改變輸出信號的頻率,從而模擬各種頻率變化的信號,例如音頻信號的頻率響應測試、無線通信信號的頻率掃描等。

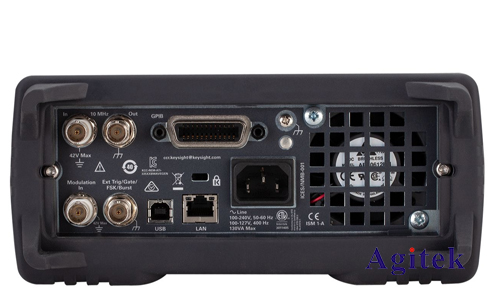

是德任意波形發生器如何設置掃頻(圖1)

  本文將詳細介紹如何使用是德科技任意波形發生器進行掃頻設置,幫助用戶更好地理解和應用該功能。

  一、掃頻的基本概念

  掃頻是指在一定時間內,改變信號頻率的過程。常見的掃頻方式有線性掃頻和對數掃頻兩種。

  線性掃頻:頻率隨時間線性變化,即頻率變化速率恒定。

  對數掃頻:頻率隨時間按對數規律變化,即頻率變化速率呈指數遞減。

  二、是德科技AWG掃頻設置步驟

  1.選擇掃頻模式:在AWG的設置界面中,選擇所需的掃頻模式,例如線性掃頻或?qū)?shù)掃頻。

  2.設置頻率范圍:定義掃頻的起始頻率和終止頻率,即掃頻的頻率范圍。

  3.設置掃頻時間:設定完成一次掃頻所需的時間,即掃頻時間。

  4.設置幅度:設定掃頻信號的幅度。

  5.設置波形:選擇所需的信號波形,例如正弦波、方波、三角波等。

  6.設置其他參數:根據需要,設置其他參數,例如掃頻方向、重復次數等。

  三、掃頻參數詳解

  頻率范圍:掃頻的起始頻率和終止頻率決定了掃頻的范圍。

  掃頻時間:掃頻時間決定了掃頻速度,時間越短,掃頻速度越快。

  幅度:掃度信號的幅度決定了信號的強度。

  波形:掃頻信號的波形決定了信號的形狀。

  其他參數:包括掃頻方向、重復次數、增量、窗函數等,這些參數可以進一步調整掃頻信號的特性。

  四、掃頻應用舉例

  音頻信號頻率響應測試:使用AWG生成線性掃頻信號,通過揚聲器播放,利用麥克風接收音頻信號,并對信號進行分析,得到揚聲器的頻率響應曲線。

  無線通信信號頻率掃描:使用AWG生成對數掃頻信號,模擬無線通信信號的頻率掃描,測試無線通信設備的接收頻率范圍和靈敏度。

  材料特性測試:使用AWG生成不同頻率的信號,照射到材料上,通過分析反射或透射信號,測量材料的介電常數、磁導率等特性。

  五、注意事項

  在設置掃頻參數時,需要根據實際測試需求進行合理選擇。

  掃頻時間過短會導致信號不穩定,影響測試結果。

  掃頻信號的幅度要適宜,避免信號過大或過小,影響測試結果。

  在進行掃頻測試時,需要確保儀器連接正常,并做好安全防護措施。

是德任意波形發生器如何設置掃頻(圖2)

  是德科技AWG的掃頻功能為科研和測試工作提供了強大的工具,通過合理設置掃頻參數,可以生成各種復雜信號,滿足各種測試需求,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
