普源示波器怎么測諧波頻率

發布日期:2024-09-11 16:22:55         瀏覽數:

  在現代電力系統中,諧波問題是一個普遍存在的現象,會造成電力設備過熱、效率降低、信號干擾等問題,因此需要進行有效的測量和分析。普源示波器作為一款功能強大的測量工具,可以方便地進行諧波頻率測量,幫助用戶快速識別和解決諧波問題。

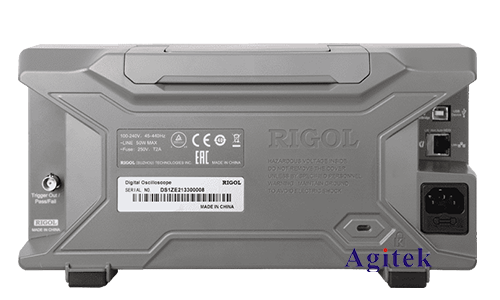

普源示波器怎么測諧波頻率(圖1)

  測量準備

  1.連接信號:使用示波器探頭將待測信號連接到示波器通道。確保探頭接地良好,避免干擾。

  2.選擇合適的測量范圍:調整示波器的時間基準和垂直刻度,使信號波形能夠完整顯示在屏幕上,并確保信號幅度在示波器的測量范圍內。

  3.設置觸發條件:根據信號特點設置合適的觸發條件,確保示波器能夠穩定地捕捉到信號波形。

  FFT分析方法

  1.開啟FFT分析功能:在示波器菜單中找到FFT分析功能,并將其開啟。

  2.選擇合適的窗口函數:FFT分析需要使用窗口函數對信號進行加窗處理,不同的窗口函數會影響分析結果。建議選擇漢寧窗或黑曼窗,它們能夠有效抑制頻譜泄漏。

  3.設置頻率分辨率:根據信號頻率和測量需求設置合適的頻率分辨率。頻率分辨率越高,分析結果越精細,但測量時間會更長。

  4.執行FFT分析:完成以上設置后,示波器會自動執行FFT分析,并將結果顯示在屏幕上。

  測量結果解讀

  FFT分析結果會顯示信號的頻率譜,其中每個峰值代表一個頻率成分。諧波頻率是基波頻率的整數倍,因此可以通過觀察FFT譜中基波頻率的整數倍頻率位置,判斷是否存在諧波以及諧波的幅度。

  例如:如果基波頻率為50Hz,那么2倍頻諧波為100Hz,3倍頻諧波為150Hz,依此類推。

  實例演示

  假設我們要測量一個包含諧波的正弦波信號,步驟如下:

  1.連接信號:將正弦波信號連接到示波器通道。

  2.設置測量范圍:調整時間基準和垂直刻度,使信號波形完整顯示在屏幕上。

  3.開啟FFT分析:在示波器菜單中開啟FFT分析功能。

  4.選擇窗口函數:選擇漢寧窗或黑曼窗。

  5.設置頻率分辨率:根據信號頻率和測量需求設置合適的頻率分辨率。

  6.執行FFT分析:示波器自動執行FFT分析,并顯示信號的頻率譜。

  7.解讀結果:觀察FFT譜中基波頻率的整數倍頻率位置,判斷是否存在諧波以及諧波的幅度。

  注意:在進行諧波頻率測量時,需要確保信號源穩定,避免干擾信號的引入。

普源示波器怎么測諧波頻率(圖2)

  使用普源示波器進行諧波頻率測量是一個簡單快捷的過程,通過正確的設置和操作,可以有效地分析和解決諧波問題,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
