是德DSOX4022A示波器的頻率怎么調

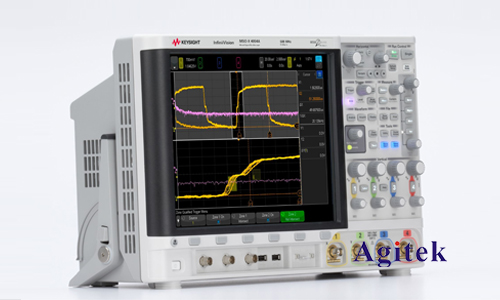

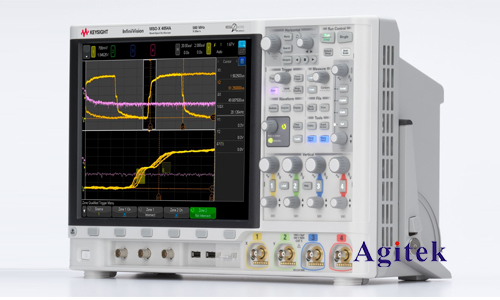

是德科技的DSOX4022A示波器是一款功能強大的儀器,廣泛應用于電子工程、科研等領域。在使用DSOX4022A進行信號分析和測量時,頻率參數的調節至關重要,它直接影響到對信號的觀測精度和分析效果。本文將詳細介紹DSOX4022A示波器的頻率調節方法,并結合實例講解如何在實際應用中靈活運用這些技巧。
一、DSOX4022A示波器頻率調節概述
DSOX4022A示波器提供了多種頻率調節方式,滿足不同場景下的測試需求。主要包括以下幾個方面:
1.垂直時間軸(Timebase)設置:
-時間軸控制著波形顯示的橫軸坐標,即時間范圍。
-通過調節時間軸參數,可以改變波形的橫向伸縮,從而更清晰地觀察到信號的變化趨勢。
-時間軸的設置可以通過示波器面板上的旋鈕或菜單進行調整,常用的參數包括:
-時間刻度:單位時間內顯示的橫坐標格數,例如1秒顯示10格,則時間刻度為0.1秒/格。
-時間范圍:顯示的總時間跨度,例如1秒、10毫秒等。
-觸發方式:選擇觸發模式,例如邊沿觸發、斜率觸發等。
2.頻率測量功能:
-DSOX4022A內置頻率測量功能,可以精確測量信號的頻率。
-測量頻率的方法通常是通過測量信號周期,然后計算得到頻率。
-示波器面板上通常提供專門的頻率測量按鍵或菜單,方便用戶調用該功能。
3.信號源頻率調節:
-在某些情況下,需要調節信號源的頻率來滿足測試需求。
-DSOX4022A示波器可以連接外部信號源,通過調節信號源的頻率參數來控制信號的頻率。
-信號源的頻率調節方法取決于具體的信號源類型,例如,對于函數信號發生器,可以通過面板上的旋鈕或菜單調節輸出頻率。
二、頻率調節的實際應用
1.觀察信號的細節:
-當需要觀察信號的細節變化時,可以通過縮短時間軸范圍來放大波形,使其在橫軸上更清晰地顯示。
-例如,當需要觀察方波的上升沿和下降沿細節時,可以將時間軸范圍縮短到毫秒甚至微秒級別。
2.測量信號的頻率:
-DSOX4022A示波器可以精確測量信號的頻率,并通過測量結果分析信號的特性。
-例如,在測試音頻信號時,可以通過示波器測量音頻信號的頻率,并分析其是否符合預期的頻段范圍。
3.調節信號源頻率:
-在某些情況下,需要調節信號源的頻率來測試電路的頻率響應特性。
-例如,在測試濾波器的頻率響應時,可以通過調節信號源的頻率,并觀察輸出信號的變化,分析濾波器的頻率特性。
是德DSOX4022A示波器的頻率調節功能為用戶提供了強大的工具,可以靈活應對各種信號分析和測量需求。通過合理運用這些功能,用戶可以更準確地觀察信號細節,更有效地分析信號特性,并更方便地進行測試驗證,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
