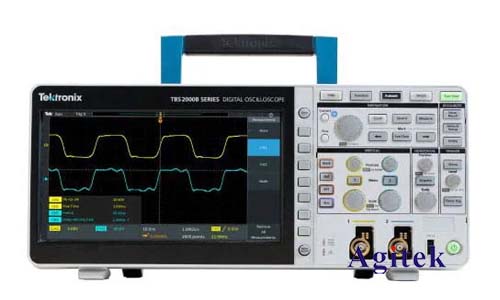

泰克示波器如何測試晶振波形
晶振(水晶諧振器)是電子電路中必不可少的元件,其穩定性和準確性直接影響著電路的性能。而泰克示波器作為功能強大的測試儀器,可以幫助用戶精準地測量晶振波形,從而判斷晶振性能是否符合要求。
一、測試準備
1.選擇合適的泰克示波器:根據晶振頻率和測試需求選擇合適的示波器。例如,對于高頻晶振,需要選擇帶寬較高的示波器。
2.連接測試線:使用同軸電纜連接晶振輸出端和示波器的輸入通道。
3.設置觸發源:將觸發源設置為晶振輸出信號,并設置合適的觸發電平。
4.選擇合適的探頭:根據晶振信號幅度選擇合適的探頭,確保信號能夠被準確地采集。
二、波形觀察與分析
1.觀察波形:將晶振信號顯示在示波器屏幕上,觀察波形是否為正弦波。
2.測量頻率:使用示波器的頻率測量功能測量晶振頻率。
3.測量幅度:使用示波器的幅度測量功能測量晶振信號的峰峰值電壓。
4.測量相位:如果需要測量多個晶振的相位關系,可以使用示波器的相位測量功能。
三、晶振性能測試
1.頻率穩定性測試:使用示波器觀察晶振頻率是否穩定,測量其頻率變化范圍。
2.抖動測試:使用示波器的抖動測量功能分析晶振信號的抖動特性,評估其信號質量。
3.諧波分析:使用示波器的頻譜分析功能分析晶振信號的諧波含量,判斷其諧波失真程度。
4.溫漂測試:將晶振置于不同溫度環境下,觀察其頻率變化,評估其溫度穩定性。
四、常見問題及解決方案
1.波形不穩定:檢查測試連接是否牢固,避免干擾源的影響。
2.頻率誤差過大:檢查晶振是否工作在正常范圍內,更換晶振或調整測試參數。
3.抖動過高:檢查晶振質量,更換晶振或調整測試參數。
4.無法測量相位:確保兩個晶振信號同步,調整相位測量參數。
五、實例分析
以測試一個10MHz晶振為例,首先將晶振輸出信號連接到示波器的輸入通道,設置觸發源為晶振信號,觸發電平為1V。然后觀察示波器屏幕上的波形,測量其頻率為10.000 MHz,峰峰值電壓為2.5V。通過抖動測試,發現晶振抖動小于10ps。
使用泰克示波器可以有效地測試晶振波形,并分析其性能指標,幫助用戶判斷晶振是否符合要求。本文提供了詳細的測試步驟和技巧,并結合實例分析,旨在幫助用戶更好地理解晶振測試方法,提高測試效率和準確性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
