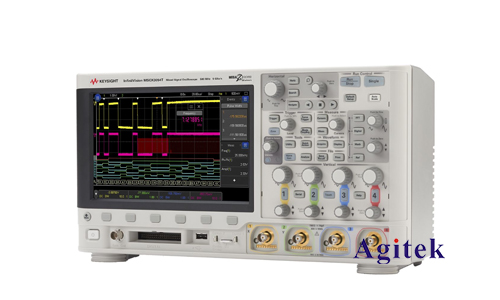

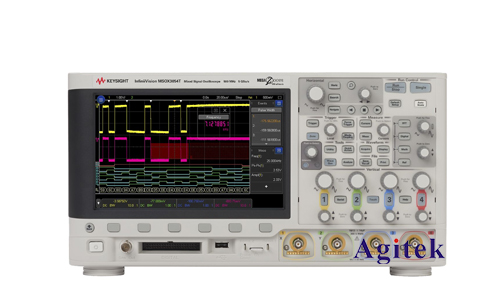

在電子電路設計與分析中，占空比是一個重要的參數，它描述了脈沖信號的高電平持續時間占整個脈沖周期的比例。安捷倫示波器作為一種強大的信號分析工具，能夠精確測量占空比，為電路設計、故障診斷和信號處理提供重要的數據支撐。

　　1.占空比的概念及定義

　　占空比(Duty Cycle)通常用于描述脈沖信號的特性，它表示脈沖信號的高電平持續時間占整個脈沖周期的比例，用百分比表示。例如，一個占空比為50%的脈沖信號，其高電平持續時間與低電平持續時間相等。

　　公式：

　　占空比=高電平持續時間/脈沖周期×100%

　　2.安捷倫示波器測量占空比的方法

　　安捷倫示波器提供了多種測量占空比的方法，以下介紹兩種常用的方法：

　　2.1利用測量工具

　　大多數安捷倫示波器都內置了測量工具，可以直接測量信號的占空比。用戶只需將信號連接到示波器通道，并選擇"占空比"測量工具，示波器就會自動計算并顯示占空比的值。

　　2.2利用數學計算

　　用戶也可以通過示波器上的光標工具測量高電平持續時間和脈沖周期，然后利用占空比公式進行計算。

　　步驟：

　　1.將信號連接到示波器通道，并設置合適的時基和垂直刻度。

　　2.使用光標工具測量高電平持續時間(t_high)和脈沖周期(T)。

　　3.利用公式計算占空比：占空比=t_high/T×100%。

　　3.占空比測量應用場景

　　占空比測量在電子電路分析、信號處理、故障診斷等方面有著廣泛的應用：

　　3.1電子電路分析

　　占空比測量可以幫助工程師分析電路工作狀態，例如：

　　PWM控制器:通過測量占空比的變化，可以了解PWM控制器的工作狀態和輸出信號的變化趨勢。

　　邏輯門電路:占空比可以反映邏輯門的輸出信號的占空比特性，從而幫助工程師判斷邏輯門電路的工作狀態。

　　3.2信號處理

　　占空比測量可以用于信號處理，例如：

　　脈沖信號的生成與調制:通過調節占空比，可以生成不同形狀和特性的脈沖信號，例如方波、矩形波等。

　　數據傳輸:在數字信號傳輸中，占空比可以用來編碼數據，例如曼徹斯特編碼。

　　3.3故障診斷

　　占空比測量可以幫助工程師診斷電路故障，例如：

　　信號失真:占空比的變化可以反映信號失真情況，例如脈沖信號的上升沿或下降沿出現毛刺。

　　電路元件故障:一些電路元件，例如電容、電感、晶體管等，當出現故障時，會導致信號的占空比發生變化。

　　安捷倫示波器提供了多種測量占空比的方法，這些方法可以幫助用戶快速準確地測量脈沖信號的占空比，并將其應用于電子電路分析、信號處理、故障診斷等領域，為工程師和科研人員提供重要的數據支撐，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
