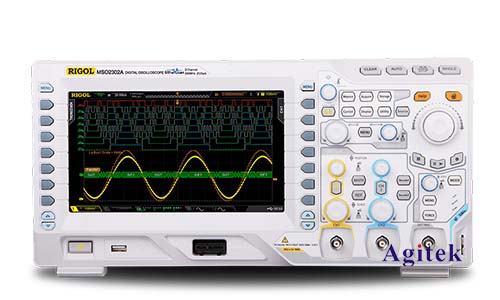

普源示波器作為實驗室常用的電子測試儀器，在信號分析、電路調試等方面發揮著重要作用。對于需要觀察固定波形的應用場景，例如測試信號發生器的輸出、分析音頻信號的波形等，如何將固定波形顯示在示波器屏幕上是關鍵問題。本文將詳細講解普源示波器固定波形顯示的常用方法，并提供一些操作技巧，幫助使用者更好地利用示波器進行測試。

　　一、固定波形顯示方法

　　普源示波器固定波形顯示常用的方法主要有以下幾種：

　　1.觸發模式

　　觸發模式是示波器中最重要的功能之一，它可以將示波器鎖定在特定信號的特定部分，從而實現固定波形顯示。

　　自動觸發模式：自動觸發模式下，示波器會自動檢測信號，并在信號出現時觸發，顯示最近一次出現的波形。

　　邊緣觸發模式：邊緣觸發模式允許用戶設置觸發電平、觸發邊沿（上升沿或下降沿），當信號達到觸發條件時，示波器就會觸發，并顯示從觸發點開始的波形。

　　斜率觸發模式：斜率觸發模式可以根據信號的斜率變化來觸發，例如當信號斜率大于或小于設定的閾值時觸發。

　　脈沖觸發模式：脈沖觸發模式可以設置觸發脈沖寬度、脈沖間隔等參數，當信號滿足這些條件時觸發。

　　2.波形捕捉功能

　　部分普源示波器配備了波形捕捉功能，可以將信號存儲在示波器的內存中，并可以隨時回放，方便觀察和分析固定波形。

　　單次捕捉模式：示波器會捕捉一次信號，并將其存儲在內存中。

　　連續捕捉模式：示波器會連續捕捉信號，并將其存儲在內存中，方便分析信號變化趨勢。

　　3.外部觸發

　　對于一些沒有內部觸發功能的示波器，可以使用外部觸發信號來控制示波器的觸發，從而實現固定波形顯示。

　　外部觸發信號源：可以使用外部信號發生器、邏輯分析儀等設備產生觸發信號。

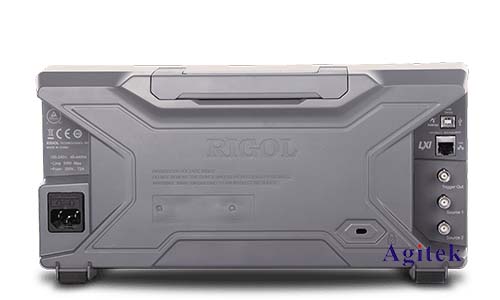

　　外部觸發端口：將外部觸發信號連接到示波器的外部觸發端口，即可控制示波器觸發。

　　二、操作技巧

　　選擇合適的觸發模式：根據實際應用場景選擇合適的觸發模式，例如觀察方波信號，可以選擇邊緣觸發模式，設置觸發電平和觸發邊沿；觀察脈沖信號，可以選擇脈沖觸發模式，設置脈沖寬度、脈沖間隔等參數。

　　調整觸發電平：根據信號的幅值調整觸發電平，確保示波器能夠有效地捕捉到目標信號。

　　使用波形捕捉功能：對于快速變化的信號，可以使用波形捕捉功能，將信號存儲下來，方便分析。

　　設置時間基準：調整時間基準，確保波形在屏幕上顯示完整，并方便觀察。

　　三、注意事項

　　選擇合適的示波器帶寬：示波器的帶寬應大于被測信號的最高頻率，以保證信號的完整性。

　　使用高質量的探頭：高質量的探頭可以有效地減小信號衰減和噪聲，提高測量精度。

　　正確連接接地：正確連接接地可以消除干擾，提高測量精度。

　　普源示波器固定波形顯示方法多種多樣，用戶可以選擇合適的觸發模式、波形捕捉功能以及外部觸發方法，并根據實際情況調整相關參數，以實現固定波形的穩定顯示。掌握示波器的固定波形顯示方法，可以幫助用戶更有效地利用示波器進行信號分析、電路調試等工作，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
