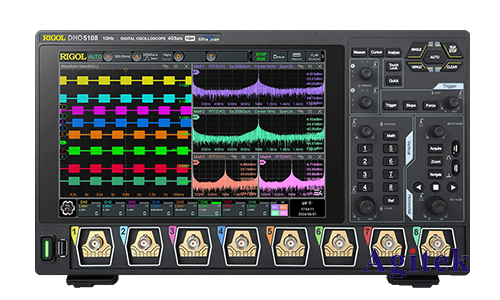

普源DHO5108示波器的波形圖有哪些
普源DHO5108數字存儲示波器以其強大的功能和便捷的操作性,在電子工程、科研等領域得到了廣泛應用。而示波器所呈現的波形圖,是分析信號特征、理解電路工作狀態的關鍵。本文將針對普源DHO5108示波器,詳細解析其可顯示的波形圖類型,并探討其在實際應用中的意義。
一、基礎波形圖
1.1正弦波
正弦波是最常見的信號類型之一,廣泛應用于交流電路、無線通信等領域。普源DHO5108示波器可以清晰地顯示正弦波的幅值、頻率、相位等參數,方便使用者進行分析。
1.2方波
方波作為一種非正弦波,常用于數字電路、脈沖信號等領域。示波器可以顯示方波的占空比、上升沿時間、下降沿時間等參數,為使用者提供更全面的信息。
1.3矩形波
矩形波是方波的一種特殊形式,其上升沿和下降沿時間較短,常用于時鐘信號、控制信號等。示波器可以精確測量矩形波的上升時間、下降時間,幫助使用者判斷電路性能。
二、高級波形圖
除了基礎波形圖,普源DHO5108示波器還支持多種高級波形圖類型,可以用于更深入的信號分析。
2.1頻譜分析
頻譜分析可以將信號分解成不同頻率的成分,幫助使用者了解信號的頻譜特性,例如信號的諧波成分、噪聲成分等。示波器通過FFT(快速傅里葉變換)算法實現頻譜分析功能,并可以將頻譜以圖形的形式呈現出來,方便使用者理解。
2.2眼圖
眼圖是用于評估數字信號傳輸性能的一種特殊波形圖。它可以顯示在特定時間段內,數字信號的不同采樣點的變化情況,從而幫助使用者評估信號的抗噪能力、碼間串?dāng)_等關鍵指標。
2.3瀑布圖
瀑布圖用于顯示信號隨時間變化的頻譜信息,可以幫助使用者了解信號的頻率變化趨勢,例如信號的頻率漂移、信號的頻率變化等。
三、應用舉例
3.1電路故障診斷
通過示波器觀察電路中關鍵節點的信號波形,可以幫助使用者快速定位電路故障,例如信號失真、信號丟失等。
3.2信號完整性分析
示波器可以用于分析信號的完整性,例如信號的上升時間、下降時間、過沖、下沖等,幫助使用者優化電路設計,提高信號質量。
3.3傳輸速率測試
示波器可以用于測試數字信號的傳輸速率,例如串行總線接口的傳輸速率、以太網接口的傳輸速率等,幫助使用者評估設備性能。
普源DHO5108示波器提供了豐富的波形圖類型,可以滿足使用者在不同應用場景下的需求。從基礎波形圖到高級波形圖,示波器幫助使用者更好地理解信號特征,分析電路工作狀態,解決工程問題,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
