是德頻譜分析儀的回波損耗測試

發布日期:2024-09-18 17:09:05         瀏覽數:

  回波損耗是射頻工程中一個重要的指標,它反映了信號在傳輸線或電路中遇到阻抗不匹配時反射回來的程度。在無線通信、微波器件、射頻電路設計等領域,回波損耗的測試至關重要,因?yàn)樗苯佑绊懶盘?hào)質量、傳輸效率和設備穩定性。

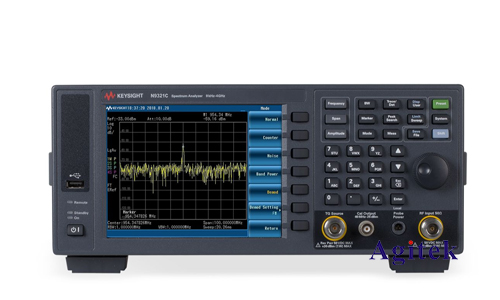

是德頻譜分析儀的回波損耗測試(圖1)

  一、回波損耗的定義和原理

  回波損耗(Return Loss)是指信號在傳輸線或電路中遇到阻抗不匹配時反射回來的功率與入射功率之比,用dB表示?;夭〒p耗越大,意味著反射回來的信號越少,阻抗匹配越好。

  回波損耗的計算公式如下:

  回波損耗(dB)=10log10(Pin/Pref)

  其中:

  Pin:入射功率

  Pref:反射功率

  二、使用是德頻譜分析儀進行回波損耗測試

  1.準備工作

  準備是德頻譜分析儀,并連接測試線纜。

  連接測試設備,例如網絡分析儀或信號發生器。

  選擇合適的頻率范圍和分辨率帶寬。

  選擇合適的功率等級,確保信號不造成設備損壞。

  2.測試步驟

  連接測試線纜,并進行校準。

  設置測試頻率范圍和分辨率帶寬。

  設置功率等級和測試模式。

  測量入射信號和反射信號的功率。

  計算回波損耗,并顯示結果。

  3.測試方法

  直接測量法:直接測量入射信號和反射信號的功率,然后計算回波損耗。

  S參數測量法:利用網絡分析儀測量器件的S參數,然后根據S參數計算回波損耗。

  4.測試結果的分析

  分析回波損耗的頻率響應曲線。

  識別回波損耗的峰值和谷值,并分析其原因。

  根據測試結果評估器件的阻抗匹配程度。

  三、回波損耗測試的應用

  回波損耗測試在以下方面具有重要應用:

  射頻電路設計:優化電路設計,提高阻抗匹配,減少信號反射。

  無線通信:提高信號質量,降低傳輸損耗,提升系統穩定性。

  微波器件測試:評估器件的性能,確定器件的阻抗特性。

  信號完整性測試:確保信號在傳輸過程中的完整性,防止信號失真和噪聲。

  四、回波損耗測試的常見問題

  測試線纜的誤差:測試線纜本身的阻抗不匹配會導致測試結果誤差。

  測試設備的校準:測試設備的校準不準確會影響測試結果。

  測試環境的影響:環境噪聲和電磁干擾會影響測試結果。

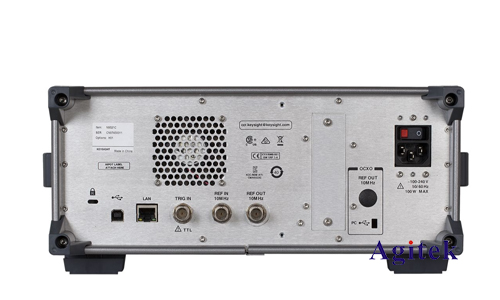

是德頻譜分析儀的回波損耗測試(圖2)

  使用是德頻譜分析儀進行回波損耗測試是射頻工程中一項重要的測試技術,它能夠有效地評估信號傳輸過程中的阻抗匹配程度,并幫助工程師優化設計,提高信號質量,提升系統性能,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
