普源MHO5104示波器觸發怎么設置

發布日期:2024-09-23 17:11:03         瀏覽數:

  普源MHO5104示波器是一款功能強大的數字存儲示波器,其觸發功能是確保捕獲所需信號的關鍵。本文將詳細介紹MHO5104示波器觸發設置的各個方面,幫助用戶深入理解并靈活運用觸發功能。

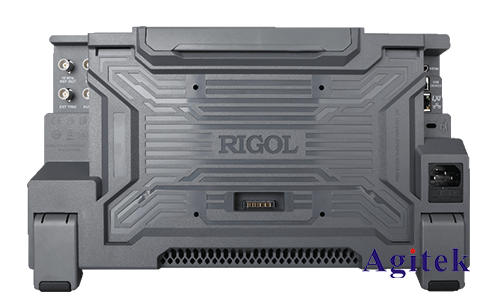

普源MHO5104示波器觸發怎么設置(圖1)

  觸發類型

  MHO5104示波器支持多種觸發類型,包括:

  邊沿觸發:這是最常用的觸發類型,它根據信號在特定電壓水平上升或下降的邊緣觸發。

  脈沖寬度觸發:通過設置脈沖寬度,可以捕獲符合條件的脈沖信號。

  斜率觸發:通過設置斜率,可以捕獲信號斜率變化達到設定值的信號。

  視頻觸發:用于捕獲視頻信號,并提供同步和圖像凍結功能。

  邏輯觸發:可對多個邏輯信號進行組合邏輯判斷,并根據判斷結果觸發。

  模式觸發:通過設置信號的模式,例如正弦波或方波,可以捕獲符合模式的信號。

  上升/下降時間觸發:根據信號的上升時間或下降時間觸發。

  觸發設置

  在MHO5104示波器上進行觸發設置時,需要關注以下參數:

  觸發源:選擇觸發信號的來源通道。

  觸發類型:選擇合適的觸發類型,例如邊沿觸發、脈沖寬度觸發等。

  觸發電平:設置觸發邊緣的電壓水平。

  觸發耦合:選擇AC耦合、DC耦合或高阻抗耦合。

  觸發模式:設置觸發模式,例如自動觸發、單次觸發、正常觸發等。

  觸發延遲:設置觸發延遲時間,用于延遲觸發信號的采集。

  觸發設置實例

  捕獲正弦波信號:選擇通道1作為觸發源,觸發類型為邊沿觸發,觸發電平設置為0V,觸發模式設置為正常觸發,觸發耦合設置為DC耦合。

  捕獲特定脈沖寬度信號:選擇通道2作為觸發源,觸發類型為脈沖寬度觸發,設置所需的脈沖寬度范圍,并選擇正常觸發模式。

  捕獲上升時間較長的信號:選擇通道3作為觸發源,觸發類型為上升時間觸發,設置所需的上升時間范圍,并選擇正常觸發模式。

  觸發應用場景

  故障診斷:使用觸發功能定位和分析電路中的故障。

  信號分析:捕獲特定信號進行分析,例如測量信號的頻率、占空比、幅值等。

  測試和驗證:在測試和驗證電路時,使用觸發功能確保捕獲所需信號,并進行測量和分析。

普源MHO5104示波器觸發怎么設置(圖2)

  MHO5104示波器的觸發功能提供了多種選擇,用戶可以根據實際應用場景進行靈活設置,以確保捕獲所需信號并進行準確的分析。理解觸發設置的各個參數,熟練掌握觸發操作,將有效提升示波器的使用效率和分析能力,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
