靜電放電(ESD)抗擾度試驗

發布日期:2024-09-25 15:55:59         瀏覽數:

  靜電放電(ESD)抗擾度試驗是一項關鍵的電磁兼容性(EMC)測試,用于評估電子設備在受到靜電放電時的抗擾能力。ESD測試模擬了設備在實際環境中可能遭遇的靜電放電情況,如人與設備接觸時產生的放電,從而驗證設備在此類事件下能否保持正常功能。

  1.測試目的

  ESD抗擾度試驗旨在評估電子設備在靜電放電事件中保持正常功能的能力,確保設備在日常使用中的可靠性。

  2.測試設備

  靜電放電發生器:用于產生模擬靜電放電的設備,具備可調節電壓、極性和放電方式的功能。

  放電槍?zhuān)哼B接在靜電發生器上,用于施加放電。

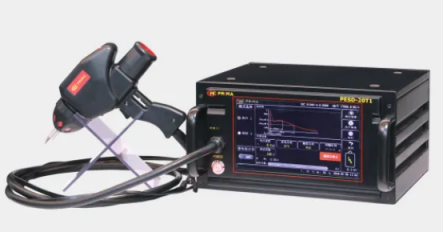

  PESD-20T1是針對電磁兼容—靜電放電(ESD)抗擾度實驗的要求而專門設計的,用于評估電氣和電子設備遭受直接來自操作者和對鄰近物體的靜電放電干擾時的性能提供一個評定依據。

  接地板:用于提供良好的接地,以確保測試精度。

  絕緣臺面:被測設備(EUT)放置在上面,通常為0.8米高。

  3.測試環境

  屏蔽實驗室:在電磁屏蔽良好的實驗室中進行,以避免外界電磁干擾影響測試結果。

  溫濕度控制:保持適宜的溫濕度,通常在15-35°C和30%-60%相對濕度,以保證測試環境的一致性。

  4.2參數設置

  放電電壓:常用電壓為2kV、4kV、6kV、8kV,具體取決于設備使用環境。

  放電極性:測試正極性和負極性,以覆蓋所有可能的靜電放電情況。

  放電方式:包括接觸放電和空氣放電。

靜電放電(ESD)抗擾度試驗(圖1)

  5.測試步驟

  5.1基線性能檢查

  初始功能測試:在施加靜電放電之前,驗證設備的正常功能和性能基線。

  5.2施加靜電放電

  接觸放電:放電槍直接接觸設備金屬部件或裸露導體進行放電。

  選擇放電點:選擇設備的外露金屬部分或其他可能被人接觸的部位。

  施加放電:每個放電點至少施加10次放電。

  空氣放電:放電槍在設備附近空氣中進行放電。

  選擇放電區域:選擇設備的塑料外殼、按鍵和顯示屏等非導電部位。

  施加放電:每個放電區域至少施加10次放電。
