是德MSOX4154A示波器測紋波方法
在電子設計和測試領域,紋波測量是至關重要的環節之一。紋波是指疊加在直流信號上的交流信號,它會影響電路的性能和穩定性。因此,精確測量紋波并進行分析,對于評估電路的質量和可靠性至關重要。

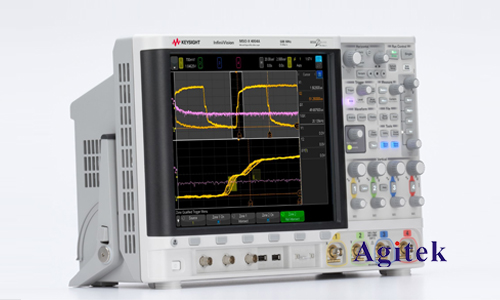

是德科技MSO4154A示波器作為一款功能強大的測試儀器,具備強大的紋波測量功能。它不僅能夠捕獲和顯示紋波信號,還可以進行精確的測量和分析。以下將以MSO4154A示波器為例,詳細介紹紋波測量的原理、方法以及數據分析技巧。
一、紋波測量原理
紋波測量主要基于對疊加在直流信號上的交流信號進行分析。通常情況下,紋波信號的頻率遠高于直流信號的頻率。因此,可以使用示波器來觀察和測量紋波信號的幅值、頻率和波形等參數。
二、MSO4154A示波器設置
在進行紋波測量之前,需要對MSO4154A示波器進行適當?shù)脑O(shè)置。主要設置參數包括:
探頭選擇:選擇合適的探頭,以確保能夠準確地測量紋波信號。
時間基準:根據紋波信號的頻率,設置合適的時間基準,以清晰地觀察紋波信號。
垂直刻度:設置合適的垂直刻度,以觀察和測量紋波信號的幅值。
觸發模式:選擇合適的觸發模式,以捕獲穩定的紋波信號。
測量模式:選擇合適的測量模式,例如“RMS”或“峰峰值”,以獲取所需的紋波測量結果。
三、紋波測量步驟
使用MSO4154A示波器進行紋波測量,具體步驟如下:
1.連接探頭:將示波器的探頭連接到需要測量的信號點。
2.設置示波器參數:根據紋波信號的頻率和幅值,設置示波器的時間基準、垂直刻度等參數。
3.觸發信號:選擇合適的觸發模式,并進行觸發。
4.觀察波形:觀察示波器屏幕上的信號波形,確保能夠清晰地觀察到紋波信號。
5.測量紋波:使用示波器的測量功能,測量紋波信號的幅值、頻率和波形等參數。
四、常見問題及解決方法
在紋波測量過程中,可能會遇到一些問題,例如:
紋波信號過?。嚎梢酝ㄟ^(guò)增加示波器的垂直刻度來解決。
紋波信號頻率過高:可以通過減少示波器的時間基準來解決。
信號不穩定:可以通過調整觸發模式或更換探頭來解決。
五、數據分析方法
獲得紋波測量結果后,需要對其進行分析,以評估電路的性能和可靠性。常見的分析方法包括:
計算紋波電壓:通過示波器測量得到的紋波信號幅值,計算紋波電壓。
分析紋波頻率:通過觀察示波器上的紋波信號,分析其頻率。
繪制紋波波形:通過示波器上的波形圖像,繪制紋波波形。
分析紋波的影響:通過對紋波電壓和頻率進行分析,評估紋波對電路性能的影響。
利用是德科技MSO4154A示波器進行紋波測量,可以獲得精確的紋波測量結果,并通過數據分析,對電路的性能和可靠性進行評估。掌握正確的測量方法和數據分析技巧,對于提高電路設計和測試的效率和精度至關重要,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
