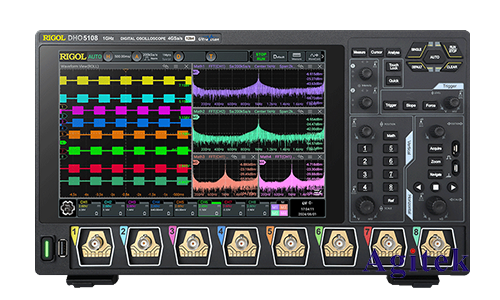

普源DHO5108是一款經濟實惠的數字示波器，廣泛應用于教學、科研和工業領域。其頻率測量功能是日常使用中的重要組成部分，但對于初學者而言，如何準確、高效地利用示波器測量頻率可能存在一些疑問。本文將詳細講解普源DHO5108示波器頻率測量的多種方法，并結合實際操作步驟，幫助用戶快速掌握該技能。

　　一、利用示波器的自動測量功能

　　這是最便捷、最常用的頻率測量方法。DHO5108示波器配備了自動測量功能，能夠自動識別信號并測量其頻率、周期、幅度等參數。用戶只需將待測信號連接到示波器，并按下“Auto”或類似的自動測量按鈕即可。示波器屏幕上將會顯示測量結果，包括頻率值（通常以Hz或kHz為單位）。

　　具體步驟：

　　1.連接信號源:將待測信號的探頭正確連接到DHO5108示波器的輸入通道。確保探頭與信號源良好接觸，并選擇合適的探頭衰減系數。

　　2.設置合適的垂直和水平刻度:調整垂直刻度（VOLTS/DIV）以確保信號波形清晰可見，避免信號過大或過小而無法準確測量。調整水平刻度（TIME/DIV）以確保至少觀察到幾個完整的信號周期，這對于準確測量頻率至關重要。

　　3.啟動自動測量功能:按下示波器面板上的“Auto”或類似按鈕，啟動自動測量功能。

　　4.讀取頻率值:示波器屏幕上會顯示一系列測量結果，其中包括頻率（Freq）的值。

　　二、利用示波器的光標測量功能

　　如果自動測量功能無法滿足精度要求，或者需要對特定時間段內的頻率進行測量，則可以使用示波器的光標測量功能。該功能允許用戶在屏幕上手動選擇兩個點，并根據這兩個點的時間差計算頻率。

　　具體步驟：

　　1.連接信號源及設置刻度:步驟同方法一。

　　2.激活光標:按下示波器面板上的光標按鈕，激活光標測量功能。通常，示波器會提供兩種光標：水平光標和垂直光標。我們主要使用水平光標。

　　3.測量周期:使用水平光標，在屏幕上選擇一個完整周期的起始點和結束點。示波器會自動顯示這兩個點的時間差（Δt）。

　　4.計算頻率:頻率等于周期的倒數，即f=1/Δt。需要注意的是，Δt的單位通常為秒，因此計算得到的頻率單位為赫茲（Hz）。

　　三、利用示波器的FFT分析功能(可選)

　　對于復雜的非周期性信號，利用FFT(快速傅里葉變換)分析功能可以獲得其頻譜信息，從而確定主要頻率成分。DHO5108示波器是否具備此功能，需查閱其具體型號說明書。

　　具體步驟：(僅供參考，具體步驟取決于示波器型號和固件版本)

　　1.連接信號源及設置刻度:步驟同方法一。

　　2.激活FFT功能:在示波器的菜單中找到并激活FFT分析功能。

　　3.觀察頻譜圖:示波器將顯示信號的頻譜圖，其中橫坐標為頻率，縱坐標為幅度。信號的主要頻率成分將在頻譜圖中顯示為峰值。

　　四、注意事項

　　探頭補償:使用示波器測量頻率前，必須進行探頭補償，以確保測量的準確性。

　　信號質量:信號的質量會直接影響測量結果的準確性。盡量使用干凈、穩定的信號源。

　　采樣率:示波器的采樣率會限制其能夠準確測量的最高頻率。如果待測信號頻率過高，可能需要選擇更高采樣率的示波器。

　　參考說明書:以上方法僅為普源DHO5108示波器頻率測量方法的概述。為了獲得更準確的操作步驟和更詳細的信息，請參考示波器的用戶說明書。

　　普源DHO5108示波器提供多種頻率測量方法，用戶可以根據實際需求選擇合適的方法。熟練掌握這些方法，能夠有效提高工作效率和測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
