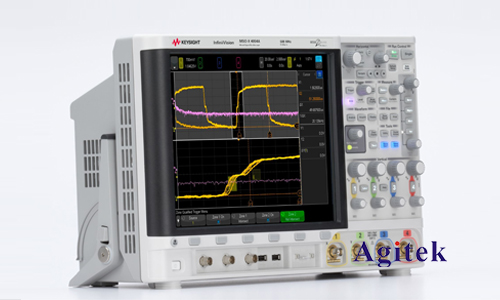

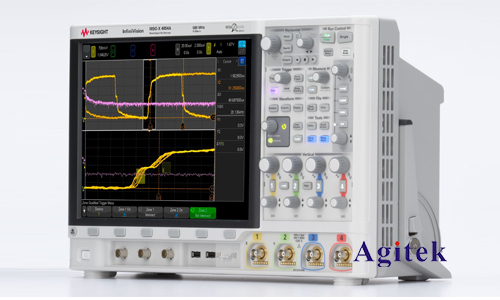

相位測量在電子工程、通信工程、電力系統等領域至關重要，精確的相位測量結果直接影響系統設計的準確性和可靠性。是德科技DSOX4022A是一款廣泛應用于教學和科研領域的數字存儲示波器，其強大的測量功能能夠滿足多種相位測量需求。下面將深入探討如何利用DSOX4022A示波器進行精確的相位測量，并結合實際案例分析其應用。

　　1.DSOX4022A示波器的關鍵特性及優勢

　　DSOX4022A示波器配備了高采樣率、高帶寬以及強大的信號處理能力，使其能夠精確地捕捉和分析復雜的信號波形。其內置的自動測量功能能夠簡化測量過程，并提供多種測量參數，包括相位差、時間差、頻率等。此外，DSOX4022A還支持多種觸發模式，例如邊緣觸發、脈寬觸發等，能夠方便地捕捉特定時刻的信號波形，從而提高測量的準確性。

　　2.使用DSOX4022A示波器進行相位測量的步驟

　　進行相位測量前，需要仔細設置示波器的參數，以確保測量的準確性。具體步驟如下：

　　連接信號源:將待測信號連接到DSOX4022A示波器的輸入通道。確保信號連接牢固，避免引入噪聲干擾。

　　選擇合適的垂直刻度和時間刻度:根據信號的幅度和頻率，選擇合適的垂直刻度和時間刻度，以便清晰地觀察波形。確保波形在屏幕上占據足夠的空間，以提高測量的精度。

　　選擇合適的觸發模式:選擇合適的觸發模式，例如邊緣觸發，確保示波器能夠穩定地捕捉到待測信號。觸發電平應根據信號的特性進行調整。

　　使用示波器的自動測量功能:DSOX4022A示波器內置了自動測量功能，能夠自動測量信號的多種參數，包括相位差。只需選擇相應的測量參數，示波器即可自動計算并顯示結果。

　　手動測量相位差:對于需要更高精度的測量，可以使用示波器的光標功能手動測量相位差。通過測量兩個信號波形之間的時間差，并結合信號的頻率，可以計算出相位差。公式如下：相位差(度)=(時間差/周期)×360°

　　校準與誤差分析:定期對示波器進行校準，以確保測量的準確性。同時，需要考慮各種因素可能引入的誤差，例如探頭的帶寬限制、信號的噪聲干擾等。

　　3.提升相位測量精度的技巧

　　為了獲得更高精度的相位測量結果，可以采取以下技巧：

　　使用低噪聲探頭:使用低噪聲探頭可以有效減少噪聲干擾，提高測量精度。

　　選擇合適的采樣率:更高的采樣率能夠更精確地捕捉信號波形，從而提高測量精度。

　　使用平均功能:使用示波器的平均功能可以有效減少噪聲的影響，提高測量結果的信噪比。

　　仔細選擇測量窗口:選擇合適的測量窗口，確保測量窗口內包含完整的信號周期，避免出現測量誤差。

　　4.實際應用案例分析

　　電力系統相位測量:在電力系統中，精確的相位測量對于確保電力系統的穩定運行至關重要。DSOX4022A可以用來測量電力系統中不同相位的電壓和電流的相位差，從而判斷電力系統的運行狀態。

　　通信系統相位測量:在通信系統中，相位測量用于分析信號的傳輸特性，例如相位噪聲和相位抖動。DSOX4022A可以用來測量通信信號的相位特性，從而評估通信系統的性能。

　　控制系統相位測量:在控制系統中，相位測量可以用來分析系統的穩定性，例如相位裕度。DSOX4022A可以用來測量控制系統中不同信號之間的相位差，從而評估系統的穩定性。

　　是德科技DSOX4022A示波器是一款功能強大的數字存儲示波器，其內置的測量功能能夠滿足多種相位測量需求。通過合理地設置儀器參數，并采用合適的測量方法，可以利用DSOX4022A示波器進行精確的相位測量，從而提高工作效率并保證測量結果的準確性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
