示波器安全測市電

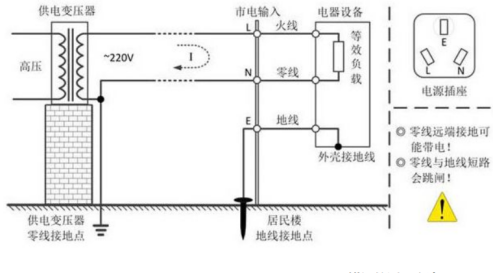

示波器地線與市電的零線、火線還有大地之間的關系
火線(L):也稱相線,由發電站或變電站提供,電壓220V,人體接觸會有危險;
零線(N):為火線提供回路,在發電站或變電站端接地;由于是遠端接地,因此在居民樓用戶端電位不一定為零,可能帶弱電,但相對安全;
地線(E):零電勢參考點,在居民樓用戶端接大地,零電壓,絕對安全。
錯誤的測量方法

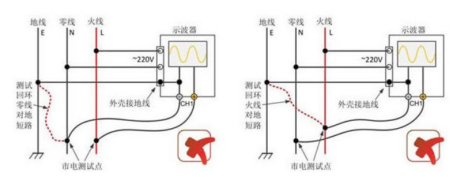

如下圖,普通的示波器與市電沒有隔離,外殼金屬端與探頭的負端(地)均與地線相連,當用示波器直接對零線火線測量時,就會間接地把零線或火線對地線短路(等效于圖中紅色虛線)。

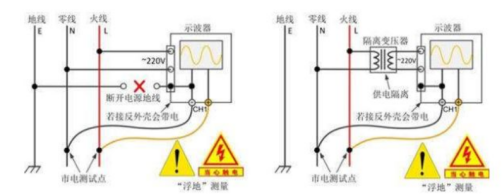

除了如上錯誤的測試方法,我們可能會想到將示波器的電源地線人為斷開或者使用隔離變壓器的方法對示波器供電,達到斷開測試環路的目的,但這種方法屬于“浮地”測試,同樣不予推薦。
推薦測試方案
A-B偽差分測量
采用普通無源探頭應用“A-B”法對市電進行測量時,應將兩通道探頭的負端(地)均接至電源地線,一個通道的探頭探針(正端)接零線,另一個通道的探頭探針(正端)接火線,則兩通道的測量差值即為市電波形。
高壓差分探頭測量
應用高壓差分探頭測量市電,火線和零線測試點正反接都沒關系,探頭內部通過高阻的方式將測量端的地和示波器的地隔離開來,不會造成短路問題,這是**的推薦方式,安全方便。
