泰克MSO56B示波器怎么測眼圖

發布日期:2024-10-09 16:31:36         瀏覽數:

  在現代通信和高速數據傳輸中,眼圖(Eye Diagram)是一種非常重要的工具,用來評估數字信號的質量。通過觀察信號的眼圖,工程師可以直觀地了解信號的抖動、噪聲、以及碼間干擾等問題。泰克MSO56B示波器是一款性能優異的混合信號示波器,非常適合進行眼圖測量。那么,如何使用泰克MSO56B示波器來測量眼圖呢?接下來,我將帶你詳細了解每一步操作。

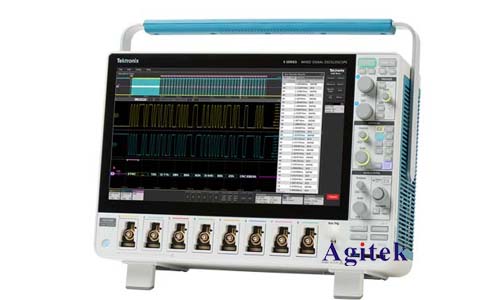

泰克MSO56B示波器怎么測眼圖(圖1)

  1.準備工作

  在開始測量眼圖之前,首先需要確保你已經完成了以下準備工作:

  -信號源準備:確保你有一個穩定的數字信號源,比如高速串行數據、通信鏈路等。這些信號源將作為被測量對象。

  -探頭選擇:選擇合適的探頭,通常情況下,建議使用高速探頭或者差分探頭。泰克的TDP7700系列是不錯的選擇。

  -接地良好:確保示波器和信號源之間接地良好,以減少外部噪聲的干擾。

  2.設置泰克MSO56B示波器

  在連接好信號之后,我們就可以開始在泰克MSO56B示波器上進行設置了。具體的步驟如下:

  a.連接探頭

  將選擇好的探頭連接到信號源上,并確保接地線也正確連接。接下來,將探頭的另一端連接到示波器的通道輸入上。

  b.打開示波器

  啟動泰克MSO56B示波器,進入到主界面。在這個界面上,你可以看到所有通道的信號波形顯示。對于眼圖測量來說,通常我們會關注一個高速信號,所以選擇適當?shù)耐ǖ溃_保信號顯示穩定。

  c.設置時間基準和采樣率

  為了獲得清晰的眼圖,時間基準(Time Base)和采樣率(Sample Rate)的設置至關重要。首先,確保時間基準足夠細,可以捕捉到多個數據位的切換情況。其次,采樣率要足夠高,以便能準確捕獲信號中的細節。

  d.激活眼圖功能

  泰克MSO56B示波器內置了眼圖分析功能,用戶可以直接在示波器上進行眼圖測量。具體步驟如下:

  1.選擇“Analyze”選項:在示波器的主界面上,點擊“Analyze”按鈕,進入分析模式。

  2.選擇“眼圖(Eye Diagram)”:在分析選項中,選擇“Eye Diagram”功能,示波器將自動對輸入信號進行眼圖分析。

  3.設置觸發條件:為了確保眼圖生成的穩定性,你需要設置合適的觸發條件。通常情況下,可以選擇數據邊沿作為觸發點。

  4.調整眼圖參數:根據實際需求,你可以進一步調整眼圖的顯示參數,比如眼圖的水平和垂直比例,以及眼圖窗口的大小等。

  3.讀取眼圖

  一旦眼圖生成完成,你將會看到一個非常清晰的信號圖像,其中眼圖的“眼睛”部分反映了信號的質量。這里有幾個關鍵點需要注意:

  -眼睛開度(Eye Opening):眼圖的開度越大,說明信號的抖動和噪聲越小,信號質量越好。如果眼睛閉合較多,說明信號中可能存在較大的抖動或噪聲問題。

  -過零點:過零點的穩定性是衡量信號質量的一個重要指標。如果過零點位置不穩定,可能表示信號中存在抖動問題。

  -抖動(Jitter):通過眼圖,工程師可以直觀地判斷信號抖動的大小。如果眼圖的開口處邊界模糊,說明信號中的抖動較大。

  4.進一步分析和優化

  如果你發現眼圖顯示的信號質量不理想,可以進一步調整系統的參數,或者檢查信號源的健康狀況。在很多情況下,眼圖的異常可能源于信號鏈路中的問題,比如過大的噪聲、接地問題或者信號衰減等。

  此外,泰克MSO56B還支持對眼圖進行更深入的分析,包括抖動、碼間干擾等定量指標的測量。這些功能對于信號完整性的深入分析非常有幫助。

  5.保存和導出數據

  在完成眼圖測量后,您可以選擇將測量結果保存下來,方便后續分析。在泰克MSO56B示波器上,您可以輕松將數據導出為圖片或數據文件,進行進一步的處理或報告撰寫。

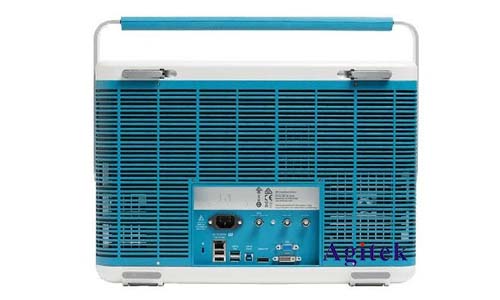

泰克MSO56B示波器怎么測眼圖(圖2)

  通過以上步驟,我們可以在泰克MSO56B示波器上輕松測量和分析眼圖。這不僅可以幫助工程師了解信號的質量,還能有效定位信號鏈路中的問題。掌握了這些技巧后,相信你在進行高速數字信號測試時會更加得心應手,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
