是德DSOX4022A示波器測二極管

發布日期:2024-10-09 16:41:17         瀏覽數:

  在電子電路中,二極管是最常用的半導體元件之一。它的主要功能是允許電流單向流動,這使得它在整流電路、保護電路等應用中廣泛使用。為了深入了解二極管的性能,我們可以使用示波器來測量其特性,特別是它的正向?qū)ê头聪蚪刂範顟B(tài)。下面將詳細介紹如何使用是德(Keysight)DSOX4022A示波器來測量二極管的特性,并進行波形分析。

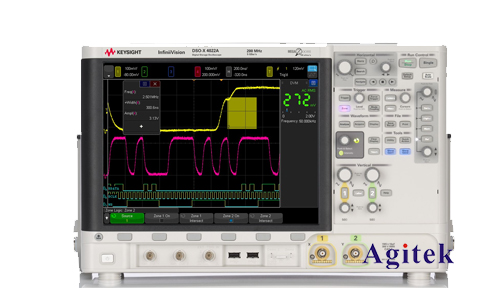

是德DSOX4022A示波器測二極管(圖1)

  1.準備工作

  在開始測量之前,首先需要準備好相關的設備:

  -是德DSOX4022A示波器:這是一款功能強大的示波器,具有200MHz帶寬和高采樣率,能夠準確測量二極管的電氣特性。

  -探頭選擇:使用是德提供的標準電壓探頭(例如10073D探頭),確保其帶寬足夠覆蓋測量范圍。

  -被測二極管:可以是任何類型的二極管,如硅二極管、肖特基二極管、發光二極管(LED)等。

  -信號源:使用可調直流電源或信號發生器,提供二極管所需的驅動電壓。

  2.連接示波器與電路

  a.連接探頭

  將示波器的探頭連接到待測電路上,探頭的鉤端夾在二極管的兩端,確保接地線與電路的公共地相連。確保探頭與示波器通道(如CH1)連接良好,以保證測量的精確性。

  b.供電設置

  如果你要測量二極管的正向特性,需要使用可調直流電源對二極管進行供電,從低電壓開始逐漸升高電壓,以觀察其正向?qū)ㄌ匦?。如果測量的是二極管的反向特性,則需要在電源反接的情況下測量其反向截止?fàn)顟B(tài)。

  3.示波器的基本設置

  接下來,在是德DSOX4022A示波器上進行基本的配置,以便清晰顯示二極管的特性曲線。

  a.設置垂直刻度(電壓范圍)

  二極管的正向?qū)妷和ǔT?.7V左右(對于硅二極管),而肖特基二極管則在0.2V-0.3V之間。因此,垂直刻度可以設置在1V或500mV每格,具體取決于您測量的二極管類型。

  b.設置水平刻度(時間基準)

  時間基準設置決定了波形顯示的速率。在測量二極管特性時,由于我們關注的是電壓隨時間的變化,因此時間基準可以設置在適當?shù)姆秶鷥?nèi),比如10ms或20ms每格,確保波形足夠清晰。

  c.設置觸發模式

  在測量二極管特性時,建議使用邊沿觸發模式,選擇上升沿作為觸發條件。這可以確保每次測量開始時,示波器都從同一電壓水平捕捉波形。

  4.測量二極管正向?qū)ㄌ匦?/span>

  當一切連接和設置完成后,接下來是測量二極管的正向?qū)ㄌ匦浴?/span>

  a.正向偏置電壓測量

  通過逐步升高直流電源的輸出電壓,觀察示波器上的波形變化。在低電壓時,二極管不會導通,顯示為一個接近零的電流(對于電流-電壓測量,需使用電流探頭)。當電壓升高到二極管的正向?qū)妷海ɡ绻瓒O管約為0.7V)時,波形會出現明顯的電壓下降,表示二極管開始導通。

  b.獲取二極管的正向特性曲線

  示波器會實時顯示電壓波形,您可以通過觀測波形的形態,得到二極管的正向?qū)ㄇ€。使用自動測量功能,可以獲取二極管的正向?qū)妷?,方便后續分析。

  5.測量二極管的反向特性

  接下來,我們可以通過反接二極管的電壓源,測量其反向特性。

  a.反向截止電壓測量

  通過反接電源,將負電壓施加到二極管的陽極。此時,二極管處于反向截止?fàn)顟B(tài),電流幾乎為零。示波器上顯示的電壓波形應保持平穩,沒有大的波動。這表明二極管處于反向阻斷狀態,不允許電流通過。

  b.測量擊穿電壓(可選)

  如果繼續升高反向電壓,二極管在某一電壓下會發生反向擊穿。此時,二極管會突然導通,示波器上的波形會顯示出一個劇烈的電壓下降。這一點在測量某些特殊二極管(如齊納二極管)時尤為重要,因?yàn)辇R納二極管的反向擊穿電壓是其主要特性之一。

  6.分析測量結果

  通過上述正向和反向的測量過程,您可以清楚地觀察到二極管的特性曲線。

  a.使用自動測量功能

  是德DSOX4022A示波器具備強大的自動測量功能,能夠快速提供信號的關鍵參數,比如電壓、時間間隔等。您可以通過菜單選擇“Vmax”、“Vmin”等選項,獲取二極管在不同狀態下的工作電壓。

  b.保存波形

  在測試完成后,您可以將波形數據保存到U盤中,以便后續分析或生成報告。示波器支持將數據導出為CSV或圖片格式,方便在PC端進行進一步處理。

  7.注意事項

  在使用示波器測量二極管時,以下幾點需要特別注意:

  -探頭衰減比設置:確保探頭和示波器的衰減比設置匹配,避免測量誤差。

  -電源電壓范圍:在測量二極管時,務必注意不要施加過高的電壓,尤其是反向測量時,避免擊穿二極管。

  -信號干擾:在高頻信號下,二極管特性測量可能會受到電磁干擾影響,建議使用屏蔽措施或帶寬限制功能。

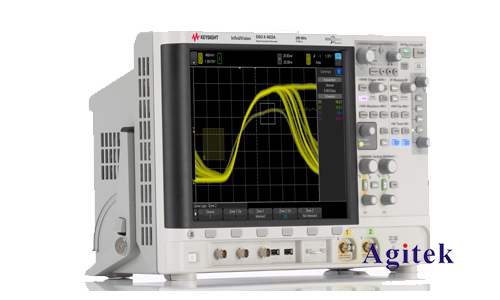

是德DSOX4022A示波器測二極管(圖2)

  通過本文的介紹,您應該已經掌握了如何使用是德DSOX4022A示波器測量二極管特性。從基本連接、示波器設置到正向和反向特性的測試,每個步驟都至關重要,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
