普源MHO5056示波器如何設置觸發

發布日期:2024-10-10 17:05:00         瀏覽數:

  在現代電子測量領域,示波器是必不可少的工具之一。普源MHO5056示波器,以其卓越的性能和便利的操作,成為了眾多工程師和電子愛好者的首選型號之一。本文將重點介紹如何設置普源MHO5056示波器的觸發功能,通過詳細的步驟和實際應用,幫助用戶掌握這個關鍵的操作。

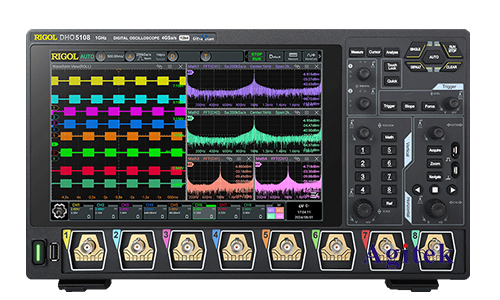

普源MHO5056示波器如何設置觸發(圖1)

  1.觸發的概念

  在電子測量中,觸發(Trigger)功能主要用于穩定顯示波形。當信號波形進入示波器時,觸發系統會根據設定的條件來捕獲特定信號,從而使得波形在屏幕上穩定顯示。這是觀察和分析波形的基礎。

  2.基本觸發設置步驟

  讓我們逐步了解如何在普源MHO5056示波器上進行觸發設置。

  2.1連接被測信號

  首先,確保將被測信號源正確接入示波器的探頭接口。普源MHO5056的輸入范圍非常廣泛,因此要根據測量需求選擇合適的探頭和輸入模式。

  2.2選擇觸發模式

  打開示波器后,顯示界面上會出現多個菜單選項。點擊“觸發”(Trigger)選項,您會看到多種觸發模式,例如邊沿觸發、脈沖觸發和視頻觸發等。這里我們主要使用最常見的“邊沿觸發”。

  -**邊沿觸發**:該模式適用于大多數測量應用,能夠根據信號的上升沿或下降沿進行觸發。選擇此模式后,您還需要指定觸發電平,通常在菜單中通過旋轉旋鈕調整。

  2.3設置觸發電平

  觸發電平是決定示波器何時開始采集信號的重要參數。根據實際測量需求,通過設置相應的電平,可以?xún)?yōu)化信號捕獲的穩定性。例如,如果測量的是周期性信號,可以將觸發電平設置在波形上升沿的適當位置。

  2.4選擇觸發沿

  在選擇邊沿觸發時,需要指定是上升沿還是下降沿觸發。此選擇取決于需要觀察的信號特性。上升沿觸發適用于檢測信號的開始,下降沿則適用于信號的結束或轉換。

  3.高級觸發設置

  除了基本設置外,MHO5056示波器還支持一些高級觸發模式,適用于特定的應用需求:

  3.1脈沖寬度觸發

  如果您需要捕獲特定寬度脈沖信號,可以選擇“脈沖寬度觸發”。此模式允許您設定最小和最大脈沖寬度,以確保示波器只顯示符合條件的信號。

  3.2視頻觸發

  在處理視頻信號時,視頻觸發模式顯得尤為重要。該模式能識別并鎖定視頻信號的幀和場,確保在視頻分析中波形的準確性和穩定性。

  4.實際應用示例

  在實際應用中,您可以依據以上步驟靈活調整觸發設置。例如,在調試一個數字電路時,如果您希望查看特定信號的邊沿,可以通過以上觸發設置,捕獲并分析該信號的轉變情況。這有助于定位潛在的問題,并提高電路設計的精度。

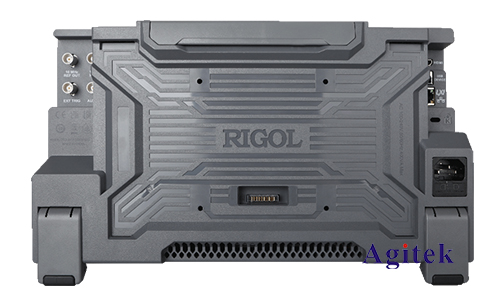

普源MHO5056示波器如何設置觸發(圖2)

  對于每位電子工程師或愛好者來說,掌握普源MHO5056示波器的觸發設置是至關重要的。通過合理的觸發設置,不僅可以穩定信號的顯示,并且還可以精準地分析信號特性,從而達到更好的測量效果,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
