泰克示波器觸發信號設置

發布日期:2024-10-11 16:07:18         瀏覽數:

  泰克示波器以其卓越的性能和豐富的功能而聞名,但其強大的觸發系統往往令初學者望而生畏。下文將講解泰克示波器觸發信號的設置方法。

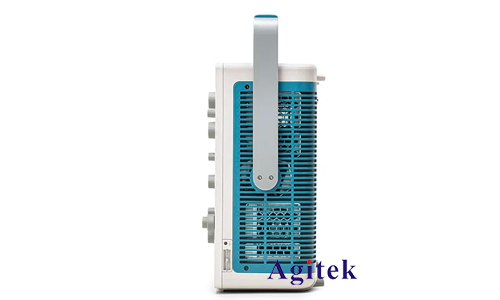

泰克示波器觸發信號設置(圖1)

  一、觸發模式的選擇:基礎與進階

  泰克示波器的觸發模式多種多樣,選擇合適的模式是成功捕捉信號的關鍵。最常用的幾種模式包括:

  邊沿觸發(Edge Trigger):這是最基本的觸發模式,根據輸入信號波形跨越指定電平的上升沿或下降沿觸發。用戶需要設置觸發源、觸發邊沿(上升/下降)、觸發電平以及耦合方式。例如,觀察一個5V方波信號,我們可以選擇邊沿觸發模式,設置觸發源為CH1,觸發邊沿為上升沿,觸發電平為2.5V。此模式適用于周期性信號或具有明顯上升/下降沿的信號。需要注意的是,觸發電平的設置直接影響觸發事件的捕捉,設置不當可能導致觸發失敗或觸發過于頻繁。

  脈沖寬度觸發(Pulse Width Trigger):該模式根據信號脈沖的寬度進行觸發,適用于需要捕捉特定脈沖寬度信號的應用,例如測量脈沖寬度或檢測異常脈沖。用戶需要設置脈沖寬度閾值以及觸發極性(正脈沖/負脈沖)。

  斜率觸發(Slope Trigger):此模式根據信號的斜率變化進行觸發,適用于捕捉信號快速變化的瞬間,例如斜率較陡峭的脈沖信號。用戶需要設置觸發斜率以及觸發方向。

  視頻觸發(Video Trigger):專門針對視頻信號設計的觸發模式,可以根據視頻信號的同步信號進行觸發,例如行同步或場同步信號。此模式常用于視頻信號分析。

  模式觸發(Pattern Trigger):用于捕捉具有特定波形模式的信號,用戶可以預先設定需要觸發的波形模式,示波器將僅在輸入信號匹配該模式時觸發。這對于復雜信號的分析非常有用。

  二、觸發電平的精細調整:抓住信號的細微差別

  觸發電平的設置是觸發成功的關鍵因素之一。正確的觸發電平設置能夠確保示波器在期望的時刻觸發,而錯誤的設置則可能導致觸發失敗或觸發不穩定。泰克示波器通常提供多種方式調整觸發電平:

  手動調整:通過旋鈕或按鍵直接調整觸發電平,直觀方便。

  自動調整:示波器可以自動搜索合適的觸發電平,節省用戶手動調整的時間。但在某些情況下,自動調整可能無法找到**觸發電平。

  細微調整:對于需要高精度觸發的應用,泰克示波器通常提供細微的電平調整功能,確保能夠精確捕捉到信號的微小變化。

  三、高級觸發功能的應用:提升信號分析效率

  除了基本的觸發模式外,泰克示波器還提供許多高級觸發功能,例如:

  觸發保持(Holdoff):防止示波器在短時間內多次觸發,提高信號分析的穩定性。

  多通道觸發:可以根據多個通道的信號組合進行觸發,例如,當CH1和CH2同時滿足特定條件時觸發。

  邏輯觸發:根據多個信號的邏輯關系進行觸發,例如AND、OR、XOR等邏輯運算。

  窗口觸發(Window Trigger):只在信號幅度落在特定窗口范圍時才觸發。

  序列觸發:根據預設的信號序列進行觸發。

  這些高級觸發功能極大增強了示波器的信號捕捉能力,可以應對更加復雜和苛刻的應用場景。

  四、實際應用案例分析

  為了更好地理解泰克示波器觸發信號的設置,我們以一個實際案例為例進行分析:假設需要測量一個嵌入式系統的時鐘信號,該信號為頻率為10MHz的方波,并且存在一些噪聲干擾。我們可以選擇邊沿觸發模式,設置觸發源為CH1,觸發邊沿為上升沿,并適當調整觸發電平以濾除噪聲干擾。同時,我們可以使用觸發保持功能,防止示波器在噪聲的干擾下多次觸發,從而獲得清晰穩定的波形。

泰克示波器觸發信號設置(圖2)

  熟練掌握泰克示波器觸發信號的設置,是進行有效信號分析的關鍵。以上詳細介紹了各種觸發模式、觸發電平調整以及高級觸發功能的應用,旨在幫助用戶提升示波器的使用效率。通過不斷實踐和探索,用戶可以根據實際應用場景,靈活運用這些功能,準確捕獲瞬態信號,從而更好地完成信號分析任務,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
