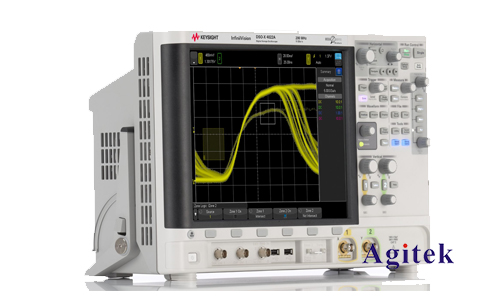

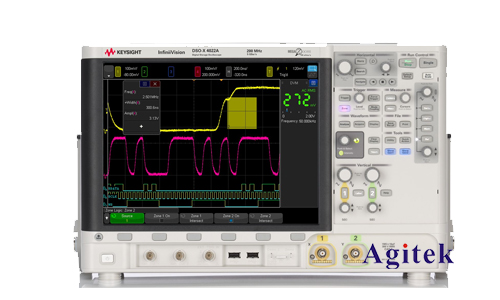

在電子電路設計、測試和調試過程中，精確測量信號的電壓和頻率至關重要。是德科技DSOX4022A數字示波器作為一款高性能的測試儀器，憑借其出色的測量精度、豐富的功能和易于使用的界面，成為工程師和技術人員的理想選擇。下面將詳細介紹如何利用DSOX4022A示波器準確測量信號的電壓和頻率。

　　儀器連接與準備

　　在開始測量之前，需要正確連接DSOX4022A示波器和被測信號源。首先，確保示波器已正確接地，以避免噪聲干擾。其次，使用合適的探頭連接被測信號。探頭的選擇應根據信號的幅度、頻率和阻抗等特性進行。例如，對于高頻信號，建議使用帶寬較高的探頭，以避免信號衰減和失真。連接探頭時，需注意探頭的接地夾必須可靠接地，以確保測量結果的準確性。連接完畢后，打開示波器電源，并等待其自檢完成。

　　示波器設置與參數配置

　　DSOX4022A示波器提供了多種測量模式和參數設置，用戶可以根據具體需求進行調整。在測量電壓和頻率之前，需要先設置合適的垂直刻度（電壓量程）和水平刻度（時間刻度）。垂直刻度應根據被測信號的幅度選擇，使其波形能夠清晰地顯示在屏幕上，避免信號過載或波形過小難以觀察。水平刻度應根據信號的頻率選擇，使其至少顯示幾個完整的波形周期，以便準確測量頻率。

　　此外，還可以根據需要設置觸發方式。觸發方式的選擇會影響波形的穩定性，對于周期性信號，通常采用邊緣觸發；對于非周期性信號，則可能需要使用其他觸發方式，例如斜率觸發或脈沖觸發。合適的觸發設置可以確保波形穩定，提高測量精度。

　　電壓測量

　　DSOX4022A示波器提供了多種電壓測量方法，包括峰值電壓、峰峰值電壓、平均電壓和有效值電壓等。用戶可以通過示波器的測量光標或自動測量功能直接讀取這些參數。使用光標測量時，需要將光標精確地放置在波形的峰值或谷值處，然后讀取光標顯示的電壓值。使用自動測量功能則更為便捷，示波器會自動識別波形并計算各種電壓參數。需要注意的是，不同測量方法得到的電壓值可能略有差異，用戶應根據實際需求選擇合適的測量方法。

　　頻率測量

　　DSOX4022A示波器可以采用多種方法測量信號頻率，最直接的方法是利用示波器的自動測量功能，示波器會自動計算波形的頻率并顯示在屏幕上。另一種方法是利用時間刻度和波形周期進行計算。測量波形的一個完整周期所對應的時間，然后根據公式f=1/T(f為頻率，T為周期)計算出頻率值。此方法需要用戶精確地識別波形的周期，并準確讀取時間刻度，因此測量精度依賴于用戶的觀察和判斷能力。為了提高精度，建議在屏幕上顯示多個周期，并取平均值進行計算。

　　測量結果分析與誤差評估

　　測量結果的準確性受到多種因素的影響，例如探頭的精度、示波器的設置、信號的噪聲以及環境因素等。在進行測量時，需要盡量減少這些因素的影響，并對測量結果進行分析和誤差評估。例如，可以多次測量并計算平均值，以減小隨機誤差的影響；也可以根據探頭和示波器的精度評估測量結果的系統誤差。

　　實際案例分析

　　假設需要測量一個正弦波信號的電壓和頻率。連接好探頭后，在示波器上觀察波形，調整垂直和水平刻度，使波形清晰可見。選擇合適的觸發方式，確保波形穩定。然后，使用自動測量功能或光標測量法分別讀取峰峰值電壓和頻率。根據測量結果，可以進行進一步的分析和計算，例如計算信號的有效值電壓等。

　　是德科技DSOX4022A示波器是一款功能強大且易于使用的測試儀器，能夠精確測量信號的電壓和頻率，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
