泰克MSO56B示波器差分信號怎么測

發布日期:2024-10-12 16:00:16         瀏覽數:

  泰克MSO56B混合信號示波器是一款功能強大的測試儀器,其具備強大的差分測量能力,能夠準確地捕捉和分析差分信號,這在高速數字電路、模擬電路以及嵌入式系統等領域至關重要。然而,有效地利用其差分測量功能需要對示波器的設置和操作流程有充分的理解。下文將詳細闡述如何使用泰克MSO56B示波器進行差分信號測量,包括探頭的選擇、連接方式、設置參數以及常見問題的解決方法。

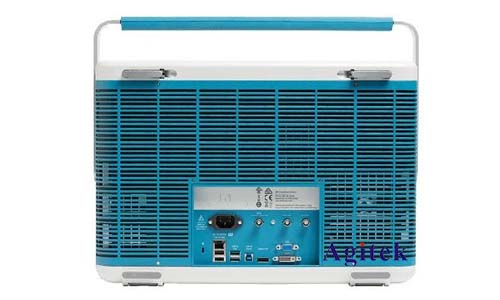

泰克MSO56B示波器差分信號怎么測(圖1)

  一、探頭選擇與連接

  準確的差分測量依賴于合適的探頭。泰克MSO56B示波器通常搭配差分探頭,例如泰克的DPA系列差分探頭。選擇探頭時,需要考慮以下因素:

  帶寬:探頭的帶寬必須高于待測信號的最高頻率,以避免信號失真。如果待測信號頻率較高,則需要選擇帶寬更高的探頭。

  阻抗:差分探頭的輸入阻抗通常為高阻抗,以盡量減少對被測電路的影響。探頭的阻抗應與被測電路的阻抗匹配,以獲得**的測量精度。

  衰減比:探頭的衰減比決定了輸入信號的幅度衰減程度。根據信號的幅度選擇合適的衰減比,避免信號過載或過小。

  共模抑制比(CMRR):CMRR是衡量差分探頭抑制共模噪聲能力的關鍵指標,更高的CMRR意味著更低的共模噪聲干擾。對于噪聲環境復雜的場合,選擇高CMRR的探頭至關重要。

  連接差分探頭時,需要將探頭的兩個通道分別連接到被測電路的差分信號的正極和負極。確保探頭與被測電路的連接牢固,避免接觸不良導致信號衰減或引入噪聲。連接完成后,需要校準探頭,以確保測量精度。泰克MSO56B示波器通常提供自動校準功能,簡化了校準過程。

  二、示波器設置與參數配置

  連接探頭后,需要在示波器上進行相應的設置:

  通道選擇:選擇合適的通道作為差分測量通道。泰克MSO56B示波器通常支持多個差分通道,根據實際需要選擇合適的通道。

  耦合方式:選擇合適的耦合方式,通常為AC耦合或DC耦合。AC耦合可以濾除直流分量,而DC耦合則保留直流分量。根據被測信號的特性選擇合適的耦合方式。

  垂直刻度(垂直靈敏度):調整垂直刻度,使信號波形清晰可見,并避免信號過載或過小。

  水平刻度(時間刻度):調整水平刻度,以清晰地顯示信號的細節。

  觸發方式:選擇合適的觸發方式,例如邊沿觸發、脈寬觸發等,確保穩定的波形顯示。對于差分信號,可以選擇差分信號的邊沿作為觸發源。

  帶寬限制:為了減少噪聲的影響,可以啟用帶寬限制功能,限制示波器的帶寬,從而減少高頻噪聲的干擾。

  差分測量設置:泰克MSO56B示波器通常提供專門的差分測量設置選項,例如差分幅度測量、差分相位測量等。根據需要選擇合適的測量選項。

  三、常見問題與解決方法

  在使用泰克MSO56B示波器進行差分信號測量時,可能會遇到一些常見問題:

  信號噪聲過大:檢查探頭連接是否牢固,嘗試使用高CMRR的探頭,并適當降低示波器的帶寬。

  信號幅度過小:檢查探頭的衰減比是否合適,并調整示波器的垂直刻度。

  波形不穩定:檢查觸發設置是否正確,并調整觸發電平。

  測量結果不準確:檢查探頭是否校準,并確保探頭與被測電路的阻抗匹配。

  四、高級應用

  泰克MSO56B示波器還提供一些高級的差分測量功能,例如:

  眼圖測量:用于評估高速數字信號的質量。

  抖動分析:用于分析高速數字信號的抖動特性。

  串?dāng)_分析:用于分析信號之間的串?dāng)_現象。

  熟練掌握這些高級功能,可以更深入地分析差分信號的特性,從而更好地進行電路設計和故障診斷。

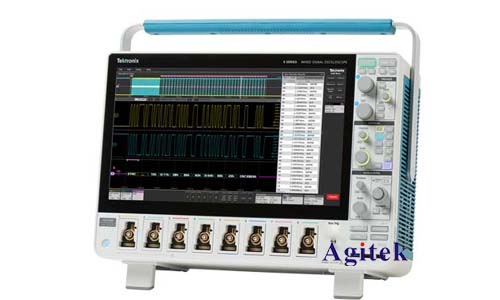

泰克MSO56B示波器差分信號怎么測(圖2)

  泰克MSO56B示波器提供了強大的差分信號測量能力,能夠滿足各種復雜的測試需求。通過正確選擇探頭、合理配置示波器參數以及掌握常見問題的解決方法,可以有效地利用MSO56B進行精確的差分信號測量,從而提高測試效率和精度,為電路設計和調試提供可靠的依據。深入理解示波器的功能和操作流程,并結合實際應用不斷實踐,是熟練掌握差分信號測量技術的關鍵,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
