普源MHO5054示波器相位差測量

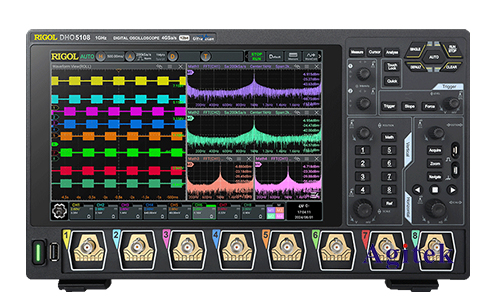

普源MHO5054是一款雙通道數字存儲示波器,具備豐富的測量功能,其中包括相位差測量。準確測量相位差在許多領域,例如電力系統分析、音頻信號處理和控制系統設計中至關重要。下面將深入探討利用普源MHO5054示波器進行相位差測量的多種方法,分析其精度影響因素,并提出提高測量精度的建議。
利用示波器自帶的測量功能進行相位差測量
普源MHO5054示波器通常配備了自動相位差測量功能。用戶只需將兩個待測信號連接到相應的通道,并通過示波器的菜單選擇“相位差”測量選項。示波器會自動識別波形的周期,計算兩個通道信號在同一時間點上的相位差,并以度數或弧度形式顯示結果。這種方法操作簡便,適合快速測量。然而,其精度受多種因素影響,例如:
信號頻率:在低頻下,相位差測量相對容易,精度較高;而在高頻下,由于示波器的采樣率限制和信號噪聲的影響,測量精度會下降。
信號波形:理想的正弦波信號更容易進行精確的相位差測量。非正弦波信號,例如方波或三角波,其相位差的定義和測量方法需要仔細考慮,測量結果的可靠性可能降低。示波器內部的算法通常假設輸入信號為正弦波,對于其他波形,測量結果可能存在偏差。
觸發方式:不合適的觸發方式會導致波形顯示不穩定,影響相位差測量的準確性。**觸發方式應根據信號特點選擇,例如,對于周期性信號,可以使用邊緣觸發;對于非周期性信號,可以使用單次觸發。
探頭差異:不同探頭的特性差異會引入測量誤差。使用校準過的探頭,并盡量保證兩個通道探頭的特性一致,可以減少誤差。
示波器本身的精度:示波器的采樣率、垂直分辨率和時間基準精度都會影響最終的相位差測量精度。
利用示波器的光標測量功能進行相位差測量
除了自動測量功能,還可以利用示波器自帶的光標進行手動相位差測量。通過測量?jī)蓚€(gè)信號在同一周期的對應點的時間差,并結合信號的頻率,可以計算出相位差。這種方法能夠更好地理解測量過程,并且可以更靈活地處理非理想的信號波形。然而,手動測量方法受人為因素影響較大,測量精度依賴于操作人員的經驗和仔細程度。需要多次測量取平均值以減小誤差。
利用數學公式進行相位差計算
如果示波器能夠?qū)С霾ㄐ螖?shù)據,例如CSV文件,則可以通過MATLAB、Python等編程工具進行數據分析和相位差計算。這種方法可以對波形進行更深入的分析,例如,可以進行傅里葉變換以提取信號的頻率成分,從而更準確地計算相位差。這種方法的精度取決于數據的質量和計算算法的準確性。需要注意的是,需要考慮信號的噪聲和失真對計算結果的影響。
提高相位差測量精度的建議
為了提高普源MHO5054示波器相位差測量的精度,可以采取以下措施:
選擇合適的觸發方式:確保穩定的觸發信號,盡量減少抖動。
使用校準過的探頭:確保探頭的頻響特性滿足測量要求。
提高垂直分辨率和時間基準精度:選擇合適的垂直刻度和時間刻度,以提高測量精度。
多次測量取平均值:減少隨機誤差的影響。
使用合適的信號處理技術:例如,進行濾波以去除噪聲,或者進行信號平均以提高信噪比。
使用更高級的測量方法:例如,利用鎖相放大器進行相位差測量,可以獲得更高的精度。
普源MHO5054示波器可以方便地進行相位差測量,但其精度受多種因素影響。選擇合適的測量方法,并采取相應的措施提高測量精度,對于獲得可靠的測量結果至關重要。在實際應用中,需要根據具體情況選擇合適的測量方法,并仔細分析測量結果的可靠性。理解各種誤差來源并采取相應的校正措施是獲得準確相位差測量的關鍵。同時,熟練掌握示波器的操作和相關信號處理技術也至關重要。只有全面考慮以上因素,才能充分發揮普源MHO5054示波器的測量能力,并獲得高精度、可靠的相位差測量結果,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
