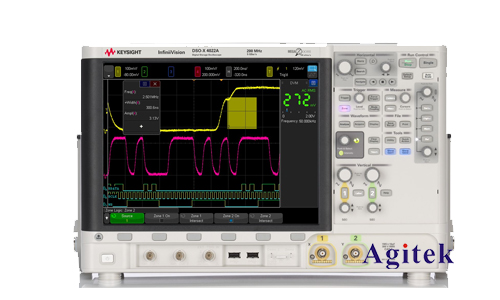

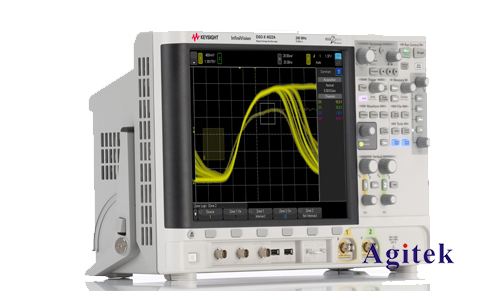

是德科技DSOX4022A是一款經濟實惠且功能強大的數字示波器，廣泛應用于電子工程、科研教學等領域。其出色的性能和易用性使其成為測量各種信號，特別是時鐘信號的理想工具。本文將詳細探討使用DSOX4022A示波器測量時鐘信號的技巧、方法以及需要注意的事項，并結合實際案例進行分析。

　　準備工作及儀器設置

　　在進行時鐘信號測量之前，需要做好充分的準備工作，確保測量的準確性和可靠性。這包括：

　　1.連接：將待測時鐘信號源與DSOX4022A示波器正確連接。確保信號連接線良好，避免接觸不良導致測量結果出現誤差。不同的信號類型可能需要不同的探頭，例如高阻抗探頭或低阻抗探頭。選擇合適的探頭至關重要，這取決于信號的幅度、阻抗以及帶寬等參數。錯誤的探頭選擇可能導致信號衰減或失真，從而影響測量精度。

　　2.通道設置：選擇合適的通道進行測量。DSOX4022A通常具有多個通道，可以同時測量多個信號。選擇合適的通道后，需要設置垂直比例（Volt/div）、水平比例（Time/div）以及耦合方式（DC、AC或GND）。垂直比例決定了波形在屏幕上的高度，需要根據信號的幅度進行調整，保證波形不會超出屏幕范圍，同時又能充分展現細節。水平比例決定了波形在時間軸上的擴展，需要根據信號的頻率進行調整，以清晰地觀察信號的周期性特征。耦合方式的選擇取決于信號的特性和噪聲情況。通常情況下，DC耦合可以顯示直流分量，而AC耦合可以濾除直流分量，GND則將通道接地。

　　3.觸發設置:正確的觸發設置是準確測量時鐘信號的關鍵。時鐘信號通常具有周期性，因此需要選擇合適的觸發源和觸發模式。常見的觸發源包括通道1、通道2等，觸發模式包括邊沿觸發、脈寬觸發等。邊沿觸發是測量時鐘信號最常用的觸發模式，需要設置觸發電平、觸發斜率（上升沿或下降沿）。正確的觸發電平設置可以確保示波器穩定地捕捉到時鐘信號的重復波形，避免出現不穩定的顯示。

　　4.帶寬限制：DSOX4022A的帶寬有限，需要根據信號的頻率選擇合適的帶寬限制。如果信號的頻率超過示波器的帶寬，則會產生信號衰減和失真，影響測量精度。因此，在測量高頻時鐘信號時，需要選擇帶寬更高的示波器或者采取其他措施來減少帶寬限制的影響。

　　常見時鐘信號測量方法及參數分析

　　使用DSOX4022A測量時鐘信號，可以獲取多種重要的參數信息：

　　1.頻率(Frequency):示波器可以直接測量時鐘信號的頻率。通過測量?jī)蓚€(gè)相鄰上升沿或下降沿之間的時間間隔，并取倒數即可計算出頻率。示波器通常具有自動測量功能，可以自動計算頻率值并顯示在屏幕上。

　　2.周期(Period):周期是時鐘信號完成一個完整周期所需的時間。它與頻率互為倒數關系。

　　3.占空比(Duty Cycle):占空比是指高電平持續時間占整個周期的比例。示波器可以測量高電平持續時間和整個周期時間，從而計算出占空比。

　　4.上升時間(Rise Time)和下降時間(Fall Time):上升時間和下降時間分別是指信號從10%到90%和從90%到10%變化所需的時間。這些參數反映了信號的轉換速度，對于高速數字電路設計至關重要。

　　5.抖動(Jitter):抖動是指時鐘信號相對于理想周期的時間偏差。示波器可以利用其抖動分析功能對抖動進行量化，并給出抖動的幅度和統計特性。抖動是影響時鐘信號質量的重要因素，過大的抖動會影響系統的穩定性和可靠性。

　　6.相位(Phase):當需要測量多個時鐘信號的相位關系時，可以利用示波器的多通道功能，同時觀察多個信號的波形，并通過測量其相位差來分析其相位關系。

　　實際案例分析及注意事項

　　例如，測量一個100MHz的時鐘信號，首先需要選擇合適的探頭和通道，設置合適的垂直比例和水平比例，以清晰地觀察到波形。然后，選擇邊沿觸發模式，并設置合適的觸發電平。最后，通過示波器的自動測量功能，可以方便地獲取頻率、周期、占空比、上升時間、下降時間等參數。如果需要分析抖動，則需要使用示波器的抖動分析功能。

　　需要注意的是，在測量時鐘信號時，需要避免以下幾個問題：

　　1.探頭負載效應：探頭的輸入阻抗會對被測信號產生負載效應，影響測量結果。需要選擇合適的探頭，或者使用補償功能來減小負載效應。

　　2.噪聲干擾：環境中的噪聲可能會干擾時鐘信號的測量。需要采取相應的措施，例如屏蔽線纜、減少電磁干擾等，來降低噪聲干擾的影響。

　　3.地線問題：良好的地線連接是確保測量準確性的關鍵。需要保證示波器和信號源的地線連接良好，避免地線環路引起干擾。

　　是德科技DSOX4022A示波器是一款功能強大的工具，可以有效地測量時鐘信號，并提供多種參數分析功能。通過正確的儀器設置、選擇合適的測量方法以及注意一些常見問題，可以獲得準確可靠的測量結果，為電路設計和調試提供重要的依據。熟練掌握DSOX4022A的各項功能，并結合實際應用經驗，能夠最大程度地發揮其在時鐘信號測量中的優勢，提高工作效率，保證測量結果的準確性和可靠性。
